RK3576 与 Zynq DSMC 开发记录

项目概述

RK3576 TEST1 作为 DSMC Host，通过 LocalBus 与 Xilinx Zynq XC7Z020 PL 通信。内核：Rockchip Linux 6.1 板型：RK3576 TEST1 V10 片选：CS0 位宽：x16 频率：25 MHz region0：Merged FIFO，0x10000000 region3：Register，0x12000000

设备树

板级配置文件：

/home/user/kernel-6.1/arch/arm64/boot/dts/rockchip/rk3576-test1.dtsi

配置：

&dsmc {
    clock-frequency = <25000000>;
    status = "okay";
};

&dsmc_slave {
    rockchip,clk-mode = <0>;
    status = "okay";

    lb-slave {
        rockchip,io-width = <16>;
    };
};

&dsmc_lb_slave0 {
    rockchip,mtr-timing = <1 0 0 0 0 0 2 2>;
    rockchip,int-en = <0>;
    status = "okay";
};

&dsmc_p0_region0 {
    status = "okay";
};

&dsmc_p0_region2 {
    status = "disabled";
};

&dsmc_p0_region3 {
    status = "okay";
};

内核配置保持：

CONFIG_ROCKCHIP_DSMC=y

CONFIG_ROCKCHIP_DSMC_SLAVE is not set

DSMC不同模式的启停

开启/停止DSMC

/* 全局启用 DSMC */
  &dsmc {
      status = "okay";
  };

  &dsmc_slave {
      status = "okay";
  };

选择使用PSRAM CSx/ LocalBus CSx

/* 选择 PSRAM CS0  选择哪个就把哪个打开就好*/
  &dsmc_psram0 { status = "okay"; };
  &dsmc_psram1 { status = "disabled"; };
  &dsmc_psram2 { status = "disabled"; };
  &dsmc_psram3 { status = "disabled"; };

  &dsmc_lb_slave0 { status = "disabled"; };
  &dsmc_lb_slave1 { status = "disabled"; };
  &dsmc_lb_slave2 { status = "disabled"; };
  &dsmc_lb_slave3 { status = "disabled"; };

选择LocalBus 位宽

/* Local Bus 位宽 */
  &dsmc_slave {
      lb-slave {
          rockchip,io-width = <8>;   /* x8 */
          /* rockchip,io-width = <16>; */ /* x16 */
      };
  };

选择Regionx 和数据传输模式

  /* CS0：region0，寄存器窗口 */
  &dsmc_p0_region0 {
      status = "okay";
      rockchip,attribute = "Register";
  };

  /* CS0：region1，合并 FIFO 数据窗口 */
  &dsmc_p0_region1 {
      status = "okay";
      rockchip,attribute = "Merged FIFO";
  };

  /* CS0：region2，不合并 FIFO 数据窗口 */
  &dsmc_p0_region2 {
      status = "okay";
      rockchip,attribute = "No-Merge FIFO";
  };

  /* CS0：region3，双口 RAM 窗口 */
  &dsmc_p0_region3 {
      status = "okay";
      rockchip,attribute = "DPRA";
  };

不同region 传输数据

“Register”：控制、状态、配置寄存器。
“Merged FIFO”：连续数据 FIFO，允许合并访问，适合高吞吐数据流。
“No-Merge FIFO”：不合并每次读写，适合读写有副作用的 FIFO。
“DPRA”：双口 RAM，适合共享内存窗口。

选择原则：寄存器用 Register；普通连续数据通道优先 Merged FIFO；每一次访问都必须独立生效时用 No-Merge FIFO； FPGA 暴露共享 RAM 时用 DPRA。

Patch

3.1 RK3576 测试适配

/home/user/tools/linux/0002-WIP-add-dsmc-test-rk3576-adapt.patch

作用：添加 dsmc-test.c、dsmc-memtester.c 和 sysfs 测试入口，并移除原 patch 中仅适用于 RK3506、强制 x8 等修改。

3.2 DMA 修复

/home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

作用：修复 kernel 6.1 中 dma_interleaved_template.sgl[] 柔性数组没有分配空间导致的内核栈越界。运行 plc_test 前必须应用此 patch。

修改文件：

/home/user/kernel-6.1/drivers/memory/rockchip/dsmc-host.c

需要修改三个位置。

1. 头文件区域

位置约在文件第 5～16 行。

增加：

#include <linux/slab.h>

放在：

#include <linux/reset.h>

#include <linux/slab.h>

2. DMA发送函数

函数位置约在第629行：

static int rockchip_dsmc_lb_prepare_tx_dma(
        struct device *dev,
        struct rockchip_dsmc *dsmc,
        uint32_t cs)

将：

struct dma_interleaved_template xt;

修改为：

struct dma_interleaved_template *xt;

将：

memset(&xt, 0, sizeof(xt));

修改：

xt = kzalloc(struct_size(xt, sgl, 1), GFP_KERNEL);
  if (!xt)
        return -ENOMEM;

将：

dmaengine_config_interleaved(xfer, &xt, DMA_MEM_TO_DEV, 1);
  txdesc = dmaengine_prep_interleaved_dma(dsmc->dma_req[cs], &xt,
                                        flags | DMA_PREP_INTERRUPT);

修改为：

dmaengine_config_interleaved(xfer, xt, DMA_MEM_TO_DEV, 1);
  txdesc = dmaengine_prep_interleaved_dma(dsmc->dma_req[cs], xt,
                                        flags | DMA_PREP_INTERRUPT);

kfree(xt);

3. DMA接收函数

函数位置约在第666行：

static int rockchip_dsmc_lb_prepare_rx_dma(
        struct device *dev,
        struct rockchip_dsmc *dsmc,
        uint32_t cs)

同样将：

struct dma_interleaved_template xt;

修改为：

struct dma_interleaved_template *xt;

将：

memset(&xt, 0, sizeof(xt));

修改为：

xt = kzalloc(struct_size(xt, sgl, 1), GFP_KERNEL);
  if (!xt)
        return -ENOMEM;

将：

dmaengine_config_interleaved(xfer, &xt, DMA_DEV_TO_MEM, 1);
  rxdesc = dmaengine_prep_interleaved_dma(dsmc->dma_req[cs], &xt,
                                        flags | DMA_PREP_INTERRUPT);

修改为：

dmaengine_config_interleaved(xfer, xt, DMA_DEV_TO_MEM, 1);
  rxdesc = dmaengine_prep_interleaved_dma(dsmc->dma_req[cs], xt,
                                        flags | DMA_PREP_INTERRUPT);
  kfree(xt);

完整修复 patch：

/home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

应用方法：

cd /home/user/kernel-6.1

git apply --check \

/home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

git apply \

/home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

从干净源码应用：

cd /home/user/kernel-6.1

git apply --check /home/user/tools/linux/0002-WIP-add-dsmc-test-rk3576-adapt.patch

git apply /home/user/tools/linux/0002-WIP-add-dsmc-test-rk3576-adapt.patch

git apply --check /home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

git apply /home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

git diff —check

编译

cd /home/user

./build.sh rockchip_rk3576_test1_v10_defconfig

./build.sh kernel

产物：

/home/user/kernel-6.1/boot.img

检查 DTB：

DTB=/home/user/kernel-6.1/arch/arm64/boot/dts/rockchip/rk3576-test1-v10-linux.dtb

fdtget "$DTB" /dsmc@2a280000 status

fdtget -t u "$DTB" /dsmc@2a280000 clock-frequency

fdtget "$DTB" /dsmc-slave/lb-slave/lb-slave0/region/region0 status

fdtget "$DTB" /dsmc-slave/lb-slave/lb-slave0/region/region3 status

预期为 okay、25000000、okay、okay。

板端验证

FPGA 必须在 RK3576 DSMC probe 前加载 bitstream 并 ready。

dmesg | grep -i dsmc

test -L /sys/bus/platform/drivers/dsmc/2a280000.dsmc \

&& echo "DSMC绑定成功" \

|| echo "DSMC绑定失败"

成功日志应包含：

cs0 byte0: DLL window [...]

cs0 byte1: DLL window [...]

CPU 回环

ADDR=0x10001000

OLD=$(devmem $ADDR 32)

devmem $ADDR 32 0x55aa1234

devmem $ADDR 32

devmem $ADDR 32 0xaa55abcd

devmem $ADDR 32

devmem $ADDR 32 “$OLD”

实测读回：

0x55AA1234

0xAA55ABCD

DMA 回环

确认已应用 0003 且 region0 允许覆盖至少 4 MiB 后：

cat /sys/kernel/rk_dsmc_test/plc_test

dmesg | tail -n 200

成功应包含：

cpu_compare_test test done

plc_simple_test test done

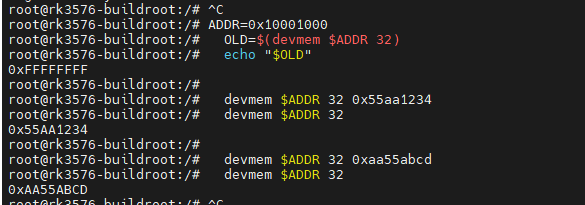

Pasted image 20260715150044

Debug

DSMC 未启用

现象：

dmesg 中没有 DSMC 日志
/sys/bus/platform/devices/ 中没有 2a280000.dsmc

检查命令：

tr '\0' '\n' < /proc/device-tree/dsmc@2a280000/status

如果输出 disabled，说明当前 DTB 没有启用 DSMC。需要检查：
是否修改了 rk3576-test1.dtsi
是否重新编译了内核
是否烧写了最新的 boot.img

DLL 训练失败

DSMC: cs0 byte0 dll training failed

DSMC dll training fail

含义：

驱动扫描了 DLL 延迟值 0x00～0xff，但所有延迟值都无法正确完成数据写入和读回。

检查命令：

dmesg | grep -i dsmc

重点检查：
FPGA 是否已经加载 bitstream
FPGA LocalBus Slave 是否 ready
DQ[7:0] 和 DQS0 是否正常
DQ[15:8] 和 DQS1 是否正常
CSN0、CLKP/CLKN、RDYN 是否正常
ARM 与 FPGA 的 x8/x16 配置是否一致
FPGA 是否实现对应 region
region 前 0x100 字节是否支持写入并原样读回
clk-mode 和 mtr-timing 是否与 FPGA 一致

如果只报 byte0 失败，不一定只是 DQS0 问题。驱动遇到 byte0 失败后会直接停止，因此整个 FPGA 读返回异常也会表现为 byte0 失败。

DLL 训练成功

正常日志示例：

cs0 byte0: DLL window [0x20-0xff] length=0xe0, current=0x8f

检查驱动是否绑定：

test -L /sys/bus/platform/drivers/dsmc/2a280000.dsmc && echo "DSMC绑定成功" || echo "DSMC绑定失败"

必须同时满足：
byte0 DLL 训练成功
byte1 DLL 训练成功
DSMC platform driver 绑定成功

注意：

/dev/dsmc/cs0/region0 等节点存在，不代表驱动一定成功。旧驱动在 probe 失败后可能残留字符设备节点。

Asynchronous SError

错误日志：

Kernel panic - not syncing: Asynchronous SError Interrupt

含义：

ARM 访问 DSMC 外部地址时，FPGA 没有返回有效总线响应。

常见原因：
FPGA 尚未 ready
DSMC probe 已失败，控制器时钟被关闭
访问了错误的 region 地址
FPGA 没有实现对应 region
DQS 或 RDYN 没有正确返回
FPGA 在通信过程中复位或丢失 bitstream

发生后不要继续执行 devmem。

先检查：

dmesg | grep -i dsmc

test -L /sys/bus/platform/drivers/dsmc/2a280000.dsmc && echo "DSMC成功" || echo "DSMC失败"

冷启动阶段 external abort

异常调用路径：

rk_dsmc_probe

→ rockchip_dsmc_dll_training

→ dsmc_dll_training_method

→ dsmc_read

→ __raw_readl

含义：

RK3576 在启动约 2.5 秒时开始 DSMC DLL 训练，但 FPGA 可能还没有完成 bitstream 加载和 LocalBus 初始化。

判断方法：

保持 FPGA 上电并 ready
只重启 RK3576
如果热重启成功、冷启动失败，基本可以确认是启动时序问题

建议方案：

最可靠：增加 FPGA Ready GPIO
DSMC 驱动检测到 Ready 后再初始化
临时验证可以增加固定延时
固定延时不适合作为最终方案

DMA 测试导致内核栈破坏

错误日志：

stack-protector: Kernel stack is corrupted in: rockchip_dsmc_lb_prepare_tx_dma

调用路径：

plc_test_show

→ plc_simple_test

→ dsmc_copy_to

→ rockchip_dsmc_lb_prepare_tx_dma

原因：

kernel 6.1 中 dma_interleaved_template 的最后一个成员是柔性数组：

struct data_chunk sgl[];

旧代码只在栈上定义结构本体，但继续访问 sgl[0]，造成内核栈越界，最终触发 Kernel Panic。

修复 patch：

/home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

该 patch 同时修复：
DMA TX 模板
DMA RX 模板
柔性数组空间分配
使用完成后的内存释放

应用命令：

cd /home/user/kernel-6.1

git apply --check /home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

git apply /home/user/tools/linux/0003-fix-rk3576-dsmc-dma-template.patch

RCU Stall

错误日志:

rcu_sched detected stalls

CPU7 ... rockchip_panic_notify

含义：

RCU stall 通常是前面 Kernel Panic 或 external abort 的后续表现，不是独立的 DSMC 故障。

某个 CPU 已经卡在 panic 处理流程，其他 CPU 等待 RCU 同步，因此持续打印 stall。

排查时应向前查找最早出现的日志：

- Asynchronous SError

- external abort

- stack\-protector

- Kernel panic

不要从 RCU stall 本身开始排查。

CPU 回环测试

前提：

FPGA 已 ready
DLL 训练成功
DSMC 驱动绑定成功
测试地址允许覆盖

命令：

ADDR=0x10001000

OLD=$(devmem $ADDR 32)

devmem $ADDR 32 0x55aa1234 devmem $ADDR 32 0xaa55abcd

devmem $ADDR 32 “$OLD"

0x55AA1234

0xAA55ABCD

结论：
ARM → FPGA 写通路正常
FPGA → ARM 读通路正常
region0 地址译码正常
DQ/DQS 基本通信正常

常用命令

检查内核版本：

uname -a

检查 DSMC 日志：

dmesg | grep -i dsmc

检查全部相关异常：

检查驱动绑定：

test -L /sys/bus/platform/drivers/dsmc/2a280000.dsmc && echo "DSMC绑定成功" || echo "DSMC绑定失败"

检查设备节点：

find /dev/dsmc -type c 2>/dev/null

检查运行时设备树：

tr '\0' '\n' < /proc/device-tree/dsmc@2a280000/status
