DSMC 是什么

高速外部并行总线控制器

DSMC 硬件信号

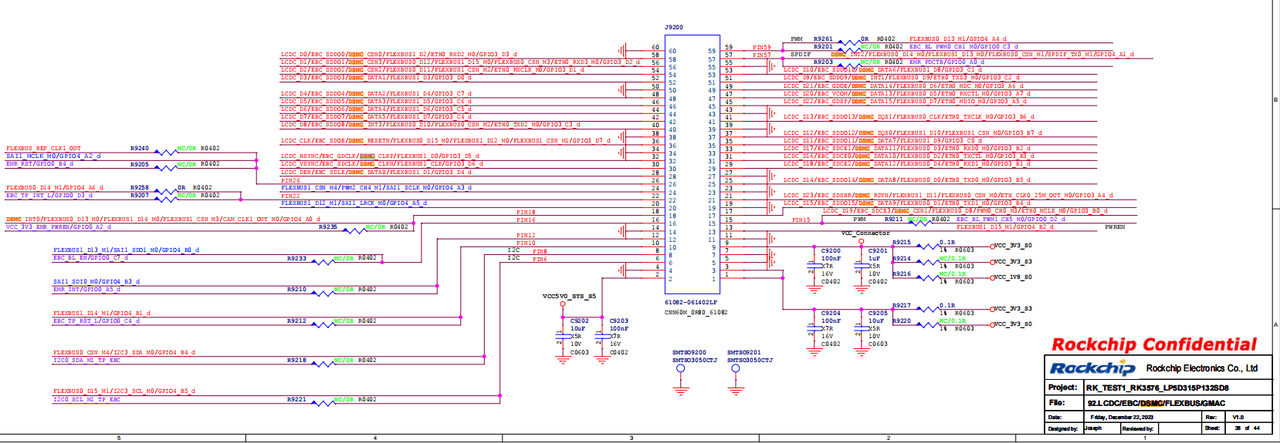

原理图

DSMC 16位数据线对应表

设备树中的：

rockchip,io-width = <16>;

对应下面这16根 DSMC_DATA[15:0]：

时钟和数据选通信号

片选信号对应表

复位和Ready信号

DSMC外部中断信号

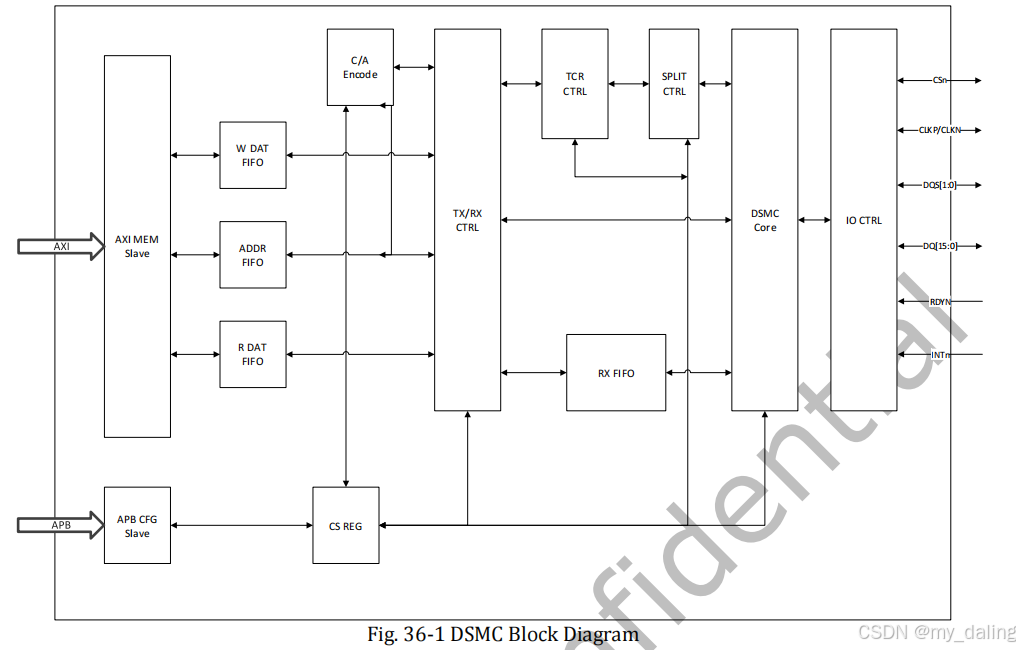

总线图

设备树：

dsmc 控制器

├── slave：外部访问窗口、DQS参数 │ └── dsmc_slave：外部从设备类型 ├── psram │ ├── psram0 │ ├── psram1 │ ├── psram2 │ └── psram3 │ └── lb-slave ├── lb-slave0 │ └── region0～3 ├── lb-slave1 │ └── region0～3 ├── lb-slave2 │ └── region0～3 └── lb-slave3 └── region0～3

DSMC控制器硬件资源

dsmc: dsmc@2a280000 {
        compatible = "rockchip,rk3576-dsmc";
        reg = <0x0 0x2a280000 0x0 0x10000>;
        #address-cells = <2>;
        #size-cells = <2>;
        rockchip,grf = <&ioc_grf>;
        interrupts = <GIC_SPI 360 IRQ_TYPE_LEVEL_HIGH>;
        power-domains = <&power RK3576_PD_SDGMAC>;
        resets = <&cru SRST_A_DSMC>, <&cru SRST_P_DSMC>;
        reset-names = "dsmc", "apb";
        clocks = <&cru CLK_DSMC_SYS>,
             <&cru ACLK_DSMC>,
             <&cru PCLK_DSMC>,
             <&cru ACLK_DSMC_ROOT>;
        clock-names = "clk_sys", "aclk_dsmc", "pclk", "aclk_root";
        clock-frequency = <100000000>;
        dmas = <&dmac0 30>, <&dmac0 31>;
        dma-names = "req0", "req1";
        status = "disabled";

外部访问窗口和DQS采样

slave {
            rockchip,dqs-dll = <0x40 0x40
                        0x40 0x40
                        0x40 0x40
                        0x40 0x40>;
            rockchip,ranges = <0x0 0x10000000 0x0 0x2000000>;
            rockchip,slave-dev = <&dsmc_slave>;
        };

DSMC控制器如何访问外部从设备。

• rockchip,dqs-ddl对应DSMC_DSQ0,DSMC_DSQ1.

  • DSQ DLL用于调整读取数据时的采样点

  • 这里的 0x40 是模板初始值，不应直接认为是所有PCB的最终值。频率提高后通常需要根据训练结果或读写稳定窗口调整。

rockchip,ranges

rockchip,ranges =
	<0x0 0x10000000 0x0 0x2000000>;

作用是给 DSMC 外部访问提供 CPU 物理地址窗口。 CPU访问这段地址时，不是访问DDR，而是由 DSMC 转换成外部总线事务：

设备总入口

dsmc_slave: dsmc-slave {
	compatible = "rockchip,dsmc-slave";
	rockchip,clk-mode = <0>;
	status = "disabled";

	psram {
		...
	};

	lb-slave {
		...
	};
};

DSMC外部从设备的配置容器 分为：psram和local bus

rockchip,clk-mode

rockchip,clk-mode = <0>;

控制 DSMC 外部时钟工作模式。

它最终影响原理图上的：

DSMC_CLKP
DSMC_CLKN

但数值 0 的完整寄存器定义需要查看当前 RK3576 TRM 或驱动中的枚举，不能只根据字段名猜测。

这里保持 0，表示采用模板默认时钟模式。

PSRAM设备配置

psram {
	dsmc_psram0: psram0 {
		status = "disabled";
	};

	dsmc_psram1: psram1 {
		status = "disabled";
	};

	dsmc_psram2: psram2 {
		status = "disabled";
	};

	dsmc_psram3: psram3 {
		status = "disabled";
	};
};

Local Bus公共配置

lb-slave {
	rockchip,io-width = <16>;

	dsmc_lb_slave0: lb-slave0 {
		...
	};

	dsmc_lb_slave1: lb-slave1 {
		...
	};

	dsmc_lb_slave2: lb-slave2 {
		...
	};

	dsmc_lb_slave3: lb-slave3 {
		...
	};
};

rockchip,io-width = <16>

对应原理图中的：

DSMC_DATA0
DSMC_DATA1
...
DSMC_DATA15

表示采用16位数据宽度。

低字节：DATA[7:0]   ↔ DQS0
高字节：DATA[15:8]  ↔ DQS1

一次基础数据传输可以携带16位数据：

0x1234

DATA[15:8] = 0x12
DATA[7:0]  = 0x34

lb-slave0～3

每一个 lb-slaveX 表示一个 Local Bus从设备配置实例。

可以先按下面模型理解：

lb-slave0 → 从设备端口/片选索引0
lb-slave1 → 从设备端口/片选索引1
lb-slave2 → 从设备端口/片选索引2
lb-slave3 → 从设备端口/片选索引3

在硬件上与：

DSMC_CSN0
DSMC_CSN1
DSMC_CSN2
DSMC_CSN3

相关联，但具体对应关系应在当前 SDK 驱动的 CS索引计算中确认。

每个从设备的总线时序

dsmc_lb_slave0: lb-slave0 {
	rockchip,mtr-timing = <1 0 0 0 0 0 2 2>;
	status = "disabled";

	region {
		...
	};
};

rockchip,mtr-timing

rockchip,mtr-timing = <1 0 0 0 0 0 2 2>;

这是 Memory Timing Register 对应的一组时序参数。

按当前常见驱动解析顺序，可以拆成：

<rcshi wcshi rcss wcss rcsh wcsh rd_latency wr_latency>

对应：

它控制的是一次访问中：

CS什么时候拉低
       │
       ▼
时钟什么时候开始
       │
       ▼
数据什么时候有效
       │
       ▼
CS什么时候释放

模板值：

<1 0 0 0 0 0 2 2>

更适合作为初始值。最终是否合理，需要结合外部设备时序规格和示波器波形确认。

不能简单把数字直接换算成纳秒，因为寄存器字段可能存在：

N
N+1
特殊编码
半周期
控制器内部转换

Region配置

Region的公共参数

四个Region都包含：

rockchip,ca-addr-width = <0>;
rockchip,dummy-clk-num = <1>;
rockchip,cs0-be-ctrled = <0>;
rockchip,cs0-ctrl = <0>;

ca-addr-width

rockchip,ca-addr-width = <0>;

控制命令/地址阶段的地址编码宽度。

它影响一次事务开始时，Host如何把访问地址发送给外部从设备。

数值 0 对应哪一种具体宽度，需要查看当前SDK中的枚举或寄存器定义，不能仅凭字段名断言。

dummy-clk-num

rockchip,dummy-clk-num = <1>;

用于配置命令地址阶段和数据阶段之间的等待时钟。

目的：

Host发出命令/地址
        │
        ▼
从设备内部地址译码、准备数据
        │
        ▼
进入读写数据阶段

需要注意：DTS值可能会在驱动里转换后再写入寄存器，所以不能直接认为 <1> 就一定表示波形上额外增加一个完整周期。

cs0-be-ctrled

rockchip,cs0-be-ctrled = <0>;

与 Region 的字节使能、CS控制方式相关。

设置为0表示不启用相应特殊控制模式。

完整位义应查看 TRM 或驱动中的寄存器宏。

cs0-ctrl

rockchip,cs0-ctrl = <0>;

用于配置 Region下与 CS0有关的控制属性。

模板设置为0，表示使用默认控制方式。

同样不建议脱离驱动和寄存器定义直接修改。

Region的不同协议

region {
	region0 { ... };
	region1 { ... };
	region2 { ... };
	region3 { ... };
};

Region的本质是：

在同一个从设备/片选下面，定义不同访问属性的地址窗口。

它不是原理图上额外的物理引脚。

Region0：Merged FIFO

region0 {
	rockchip,attribute = "Merged FIFO";
	rockchip,ca-addr-width = <0>;
	rockchip,dummy-clk-num = <1>;
	rockchip,cs0-be-ctrled = <0>;
	rockchip,cs0-ctrl = <0>;
	status = "disabled";
};

该Region被控制器配置成 Merged FIFO 属性。

用于适合连续、流式访问的FIFO类资源。

“Merge”具体是如何合并主机侧事务，需要结合当前 DSMC 控制器实现理解，不应简单等同于“自动保持数据包边界”。

Region1：No-Merge FIFO

region1 {
	rockchip,attribute = "No-Merge FIFO";
	...
};

仍然是 FIFO 属性，但不采用合并机制。

适合需要每次访问相对独立的FIFO资源。

Region2：DPRA

region2 {
	rockchip,attribute = "DPRA";
	...
};

表示一种 RAM 区域访问属性。

它通常用于共享缓冲区或可随机访问的数据区域。但 DPRA 的完整硬件定义，应以 RK3576 DSMC TRM 中的 Region Attribute 定义为准。

Region3：Register

region3 {
	rockchip,attribute = "Register";
	...
};

表示寄存器型访问窗口。

适合：

控制寄存器
状态寄存器
版本寄存器
中断状态
命令寄存器

例如外部设备内部设计为：

Offset 0x00：CONTROL
Offset 0x04：STATUS
Offset 0x08：VERSION
Offset 0x0C：IRQ_STATUS

Host访问这个Region时，控制器使用 Register 属性产生外部事务。

时序分析

HyperRAM

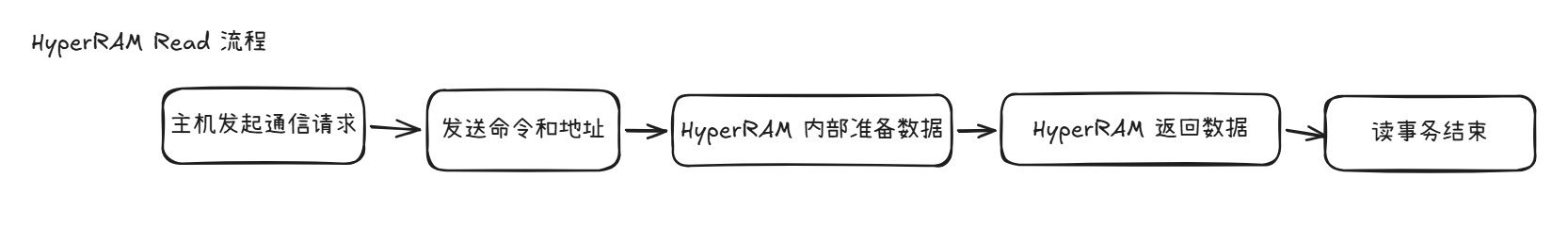

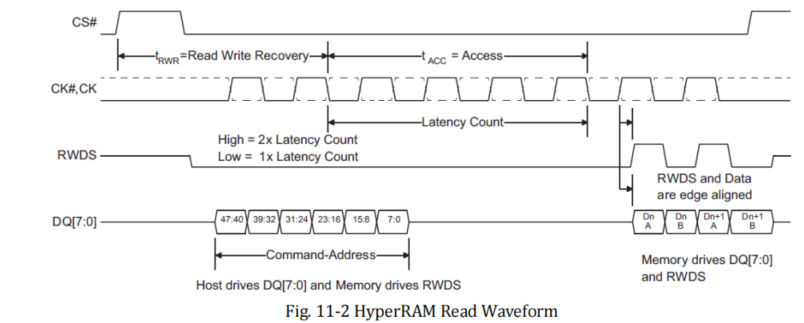

Read

流程

时序分析

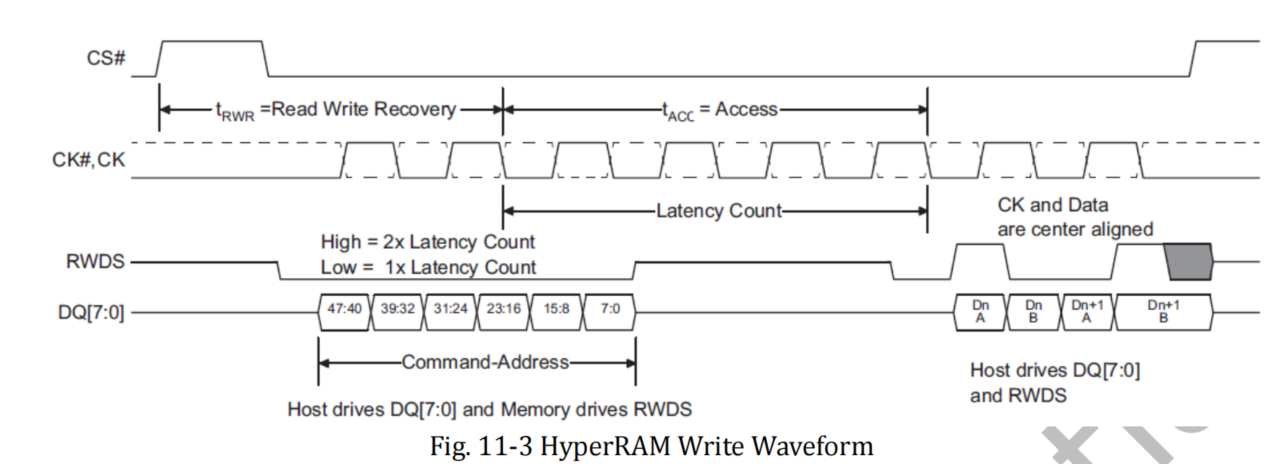

Write

流程

类似于Read

时序分析

FIFO

写：AXI → W DAT FIFO → DSMC设备 读：DSMC设备 → R DAT FIFO → AXI 地址：AXI → ADDR FIFO → DSMC控制器

Byte Mask

字节屏蔽：

写操作时，DSMC 将 DQS 作为字节屏蔽信号输出：

• DQS = HIGH：对应字节被屏蔽，不写入。
• DQS = LOW：对应字节有效，正常写入。
• HyperFlash 只支持 16-bit 写入，因此被屏蔽的字节会填充为全 1。 在 x16 模式下一次传输两个字节，Byte Mask 可以只写高字节或低字节，避免另一个字节被误修改。x8 模式则控制当前这一个字节是否写入。

TX/RX Controller

发送/接收控制器：

TX/RX Controller 通过状态机控制 DSMC 的读写操作，并负责 AXI 总线与 DSMC 之间的数据流控制。 当 AXI 接收到多个 Outstanding 请求时，如果后续访问地址与当前地址连续，可以将其合并到当前事务中，以提高带宽。

• 控制读写流程；
• 协调 AXI 和 DSMC 两侧的数据传输；
• 合并连续访问，提高传输效率。

C/A Encoder

命令/地址编码器：

DSMC 设备使用 6 Byte（48 bit）命令/地址信息描述一次传输，包括：

• 读或写；
• 目标设备；
• Burst 类型；
• 访问地址。 把 AXI 侧的读写请求和地址，转换成 DSMC 设备能识别的 C/A 时序数据，并在数据传输前通过 DQ 发送出去。

C/A位：

解释：

Localbus

Read

CS# 拉低 → DSMC发送C/A → FPGA解析地址 → FPGA输出DQ和DQS → CS#拉高

Write

CS# 拉低 → DSMC发送C/A → DSMC输出DQ写数据 → FPGA接收数据 → CS#拉高

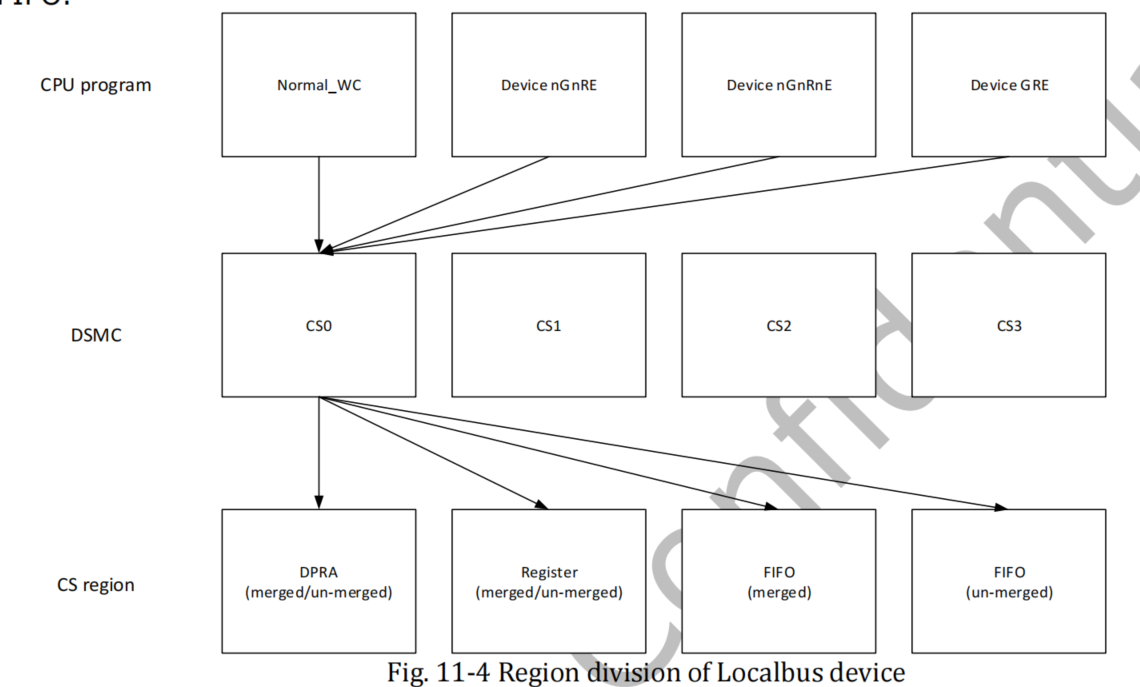

Region

Localbus 设备内部空间可以划分多个区域，不同区域用于不同场景,设置与外设不同的访问方式。

• 区域大小由 DSMC_DEV_SIZE 和 DSMC_SLV_RGN_DIVn 配置。
• 每个区域可设置为：
  • DPRA
  • REG
  • FIFO（merged/un-merged）

C/A Ecoder

LocalBus 模式下，一次传输同样使用 48-bit C/A 信息，用于描述读写类型、区域类型、Burst 长度和访问地址。

Back Pressure

Register

信号线

驱动分析

probe

probe整体链路

设备树 status = "okay"
        |
        v
compatible 匹配 dsmc_of_match
        |
        v
创建 platform_device
        |
        v
调用 rk_dsmc_probe()

Probe 组成部分

• 分配并绑定私有对象
• 映射寄存器，获取GRF、读取频率
• 解析设备树、完成芯片级的IOMUX初始化
• 获取复位与时钟资源
• 启用始终并设置频率
• 申请DMA通道、安装操作接口
• 初始化控制器、映射外部空间、训练并检查硬件
• 失败时反向释放资源

分配并绑定私有对象

struct device *dev = &pdev->dev;
struct device_node *np = dev->of_node;
struct rockchip_dsmc *dsmc;
struct rockchip_dsmc_device *priv;

priv = devm_kzalloc(dev, sizeof(*priv), GFP_KERNEL);
if (!priv)
	return -ENOMEM;

platform_set_drvdata(pdev, priv);
dsmc = &priv->dsmc;

字段分析：

• pdev：设备树DSMC节点对应的平台设备
• dev：通用设备对象，用于日志、资源管理和DMA
• np：设备树节点
• priv：驱动对外保存的完整DSMC设备对象
• dsmc：控制器的内部状态、硬件资源和配置

devm_kzalloc() 分配并且清零对象，资源生命周期由设备管理。probe失败或设备移除后，内核会自动是否该内存。

platform_set_drvdata()把priv绑定到pdev，使remove()函数以后可以取回它

结果：驱动以及有了一个表示当前DSMC控制器的软件对象

映射寄存器、获取GRF、读取频率

映射DSMC寄存器

mem = platform_get_resource(pdev, IORESOURCE_MEM, 0);
dsmc->regs = devm_ioremap_resource(dev, mem);
if(IS_ERR(dsmc->regs))
	return PTR_ERR(dsmc->regs);

对应设备树

reg = <0x0 0x2a280000 0x0 0x10000>;

转换关系 DSMC 物理寄存器地址 0x2a280000 | v devm_ioremap_resource() | v dsmc->regs 虚拟地址 | v readl()/writel() 访问寄存器

获取GRF

dsmc->grf = syscon_regmap_lookup_by_phandle(np, "rockchip,grf");

对应设备树：

rockchip,grf = <&ioc_grf>;

读取工作频率

ret = device_property_read_u32(dev, "clock-frequency",
				       &dsmc->cfg.freq_hz);
dsmc->cfg.ctrl_freq_hz = dsmc->cfg.freq_hz * 2;

CPU 可以访问 DSMC 寄存器，驱动可以访问 GRF，并且知道目标时钟频率。

解析设备树与芯片级初始化

if (dsmc_parse_dt(pdev, dsmc)) {
	dev_err(dev, "The dts parameters get fail!\n");
	return -ENODEV;
}

ret = rockchip_dsmc_platform_init(pdev);
if (ret)
	return ret;

dsmc_parse_dt()

该函数把设备树转换为 dsmc->cfg。解析主线：

&dsmc/slave
  |- rockchip,dqs-dll
  |- rockchip,ranges
  `- rockchip,slave-dev -> &dsmc_slave
                              |- rockchip,clk-mode
                              |- psram/psram0..3
                              `- lb-slave/lb-slave0..3
                                                `- region0..3

它首先读取：

• rockchip,dqs-dll：每个 CS 的 DQS DLL 初始值。
• rockchip,ranges：外部设备的物理映射起点和窗口大小。
• rockchip,slave-dev：指向 dsmc_slave 配置节点。
• rockchip,clk-mode：DSMC 时钟模式。

然后扫描 psram0..3：

psram0 -> CS0
psram1 -> CS1
psram2 -> CS2
psram3 -> CS3

启用的 PSRAM 会令对应：

cfg->cs_cfg[cs].device_type = OPI_XCCELA_PSRAM;

接着扫描 lb-slave0..3：

lb-slave0 -> CS0
lb-slave1 -> CS1
lb-slave2 -> CS2
lb-slave3 -> CS3

启用的 Local Bus 从设备会令对应：

cfg->cs_cfg[cs].device_type = DSMC_LB_DEVICE;

同时解析：

• rockchip,mtr-timing：CS 读写时序。
• rockchip,int-en：该 CS 使用的中断通道。
• rockchip,io-width：x8 或 x16。
• region0..3 的状态和属性。

region 属性转换：

"Register"      -> RGNX_ATTR_REG
"DPRA"          -> RGNX_ATTR_DPRA
"No-Merge FIFO" -> RGNX_ATTR_NO_MERGE_FIFO
"Merged FIFO"   -> RGNX_ATTR_MERGE_FIFO

驱动要求 PSRAM 和 Local Bus 互斥：

if (psram && lb_slave)
    return -ENODEV;
else if (!(psram || lb_slave))
    return -ENODEV;

也就是说：两种都开会失败，两种都不开也会失败。

rockchip_dsmc_platform_init()

该函数根据complatible取得of_match_table中的芯片问题

rockchip,rk3576-dsmc
        |
        v
rk3576_dsmc_platform_init()

RK3576回调通过GRF把对应GPIO切换到DSMC复用功能。不同芯片初始化通过complitable区分

结果：驱动知道使用哪个模式、CS、region、何种位宽和时序并且完成SOC侧引脚复用

获取复位和时钟资源

复位

dsmc->areset = devm_reset_control_get(dev, "dsmc");
dsmc->preset = devm_reset_control_get(dev, "apb");

对应设备树：

resets = <&cru SRST_A_DSMC>, <&cru SRST_P_DSMC>;
reset-names = "dsmc", "apb";

areset 用于 DSMC 主体，preset 用于 APB 寄存器接口。

获取时钟

dsmc->clk_sys   = devm_clk_get(dev, "clk_sys");
dsmc->aclk      = devm_clk_get(dev, "aclk_dsmc");
dsmc->pclk      = devm_clk_get(dev, "pclk");
dsmc->aclk_root = devm_clk_get(dev, "aclk_root");

对应设备树中的clock-names:

clock-names = "clk_sys", "aclk_dsmc", "pclk", "aclk_root";

名称必须完全匹配，否则 devm_clk_get() 返回错误，probe 终止。 这一部分只是取得资源句柄，还没有打开时钟。

启用时钟并设置频率

驱动依次启用：

clk_prepare_enable(dsmc->aclk_root);
clk_prepare_enable(dsmc->aclk);
clk_prepare_enable(dsmc->pclk);
clk_prepare_enable(dsmc->clk_sys);

然后设置：

clk_set_rate(dsmc->aclk_root, dsmc->cfg.freq_hz);
clk_set_rate(dsmc->clk_sys, dsmc->cfg.ctrl_freq_hz);

当前目标：

aclk_root = 25 MHz
clk_sys   = 50 MHz

每次启用失败都会跳转到对应标签，按相反顺序关闭已经打开的时钟。

这一部分的结果：DSMC 相关总线和控制器时钟已经运行，寄存器访问和硬件初始化具备时钟条件。

申请DMA并且安装操作接口

申请DMA

ret = rockchip_dsmc_dma_request(dev, dsmc);
if (ret)
	goto err_dis_all_clk;

对应设备树

dmas = <&dmac0 30>, <&dmac0 31>;
dma-names = "req0", "req1";

驱动通过 DMA Engine API 获取 DSMC 的请求通道。DMA 用于在 DDR 与 DSMC Local Bus/PSRAM 映射空间之间搬运数据。

保存设备和操作接口

dsmc->dev = dev;
priv->ops = &rockchip_dsmc_ops;

rockchip_dsmc_ops 提供：

read
write
copy_from
copy_from_state
copy_to
copy_to_state

上层 Local Bus client 或测试代码不需要直接操作 DSMC 寄存器，可以通过这些接口访问。

CPU 与 DMA 的地址关系：

CPU 使用虚拟地址访问缓冲区
DMA 使用 dma_addr_t/总线地址搬运
DSMC 把传输转换为外部总线时序

这一部分的结果：DSMC 拥有 DMA 通道，并向上层提供统一读写接口。

硬件初始化、映射、DLL训练与检查

dsmc_init()

if(dsmc_init(dsmc)){
	dev_err(dev, "DSMC init fail!\n");
	goto err_release_dma;
}

主要流程：

dsmc_data_init()
  -> 设置默认 burst、DMA 和 CS 参数

若为 PSRAM
  -> 检测器件类型、协议、位宽和容量

复位 DSMC

遍历 CS0..CS3
  |- PSRAM -> rockchip_dsmc_psram_reinit()
  `- LB    -> rockchip_dsmc_lb_init()

真正的 DSMC 寄存器配置主要在 dsmc-controller.c 中完成。

dsmc_mem_remap()

if (dsmc_mem_remap(dev, dsmc)) {
	dev_err(dev, "DSMC memory remap fail!\n");
	goto err_release_dma;
}

它根据设备树 rockchip,ranges 和已经启用的 CS/region，建立 CPU 可访问的映射，并把结果保存在：

dsmc->cs_map[cs].region_map[region]
  |- phys
  |- virt
  `- size

因此后续可以按以下方式定位目标：

CS + region + offset
        |
        v
region_map[region].virt + offset

DLL训练

if (rockchip_dsmc_dll_training(priv)) {
	dev_err(dev, "DSMC dll training fail!\n");
	goto err_release_dma;
}

DLL 训练用于校准 DQS 数据采样时序。如果频率、走线、DQS DLL 初值或外部设备不匹配，训练可能失败。

状态检查

if (rockchip_dsmc_status_check(priv)) {
	dev_err(dev, "DSMC status error, please check hardware matched(io, slave etc.)\n");
	goto err_release_dma;
}

这是 probe 最后的硬件一致性检查，重点确认控制器状态以及 IO、外部从设备是否匹配。

全部成功后：

return 0;

这表示驱动 probe 成功。

第八部分：错误回滚

错误处理标签：

err_release_dma:
    dma_release_channel(...);
​
err_dis_all_clk:
    clk_disable_unprepare(dsmc->clk_sys);
err_dis_pclk:
    clk_disable_unprepare(dsmc->pclk);
err_dis_aclk:
    clk_disable_unprepare(dsmc->aclk);
err_dis_aclk_root:
    clk_disable_unprepare(dsmc->aclk_root);
​
out:
    return ret;

原则是：初始化按正序申请，失败按反序释放。

申请顺序：aclk_root -> aclk -> pclk -> clk_sys -> DMA
释放顺序：DMA -> clk_sys -> pclk -> aclk -> aclk_root

这样可以避免时钟引用泄漏、DMA 通道泄漏，以及半初始化状态继续运行。

使用 devm_* 取得的内存、MMIO、reset 和 clock 句柄由设备管理；但已经执行的 clk_prepare_enable() 和普通 DMA channel 申请仍需驱动显式回滚。

probe成功条件

设备树节点 status = "okay"
compatible 能匹配当前 SoC
reg 和 GRF 正确
clock-frequency 存在
PSRAM/Local Bus 恰好选择一种模式
至少启用一个有效 CS
Local Bus 至少启用有效 region
时钟和复位资源名称正确
DMA 通道可申请
外部硬件连接、位宽和时序匹配
DLL 训练和状态检查通过

rk_dsmc_probe() 获取设备树资源

总览

找到控制器的slave子节点
  ↓
读取每个CS的DQS DLL初值
  ↓
读取DSMC数据窗口基址和单窗口大小
  ↓
通过phandle找到slave设备模板
  ↓
读取时钟模式
  ↓
扫描psram0~3
  ↓
扫描lb-slave0~3
  ├── 读取LocalBus时序
  ├── 读取中断编号
  ├── 解析region0~3
  └── 读取总线宽度
  ↓
检查PSRAM和LocalBus是否互斥
  ↓
dsmc_reg_remap()计算地址窗口
  ↓
释放device_node引用并返回

局部变量

uint32_t io_width_val;
uint32_t cs;
uint32_t psram = 0, lb_slave = 0;
uint64_t mem_ranges[2];
uint32_t dqs_dll[2 * DSMC_MAX_SLAVE_NUM];
uint32_t mtr_timing[8];

dqs_dll[0], dqs_dll[1] -> CS0 byte0/byte1
dqs_dll[2], dqs_dll[3] -> CS1 byte0/byte1
dqs_dll[4], dqs_dll[5] -> CS2 byte0/byte1
dqs_dll[6], dqs_dll[7] -> CS3 byte0/byte1

寻找slave节点

slave_np = of_get_child_by_name(np, "slave");
if (!slave_np) {
        dev_err(dev, "Failed to find slave node\n");
        return -ENODEV;
}

寻找

slave {
        rockchip,dqs-dll = <...>;
        rockchip,ranges = <...>;
        rockchip,slave-dev = <&dsmc_slave>;
};

解析DQS DLL

DLL： LL用于调整DSMC读取数据时的采样时刻。

外部PSRAM或FPGA把数据发送给RK3576后，DSMC不能随便找一个时间读取，必须在数据稳定的时间窗 口内采样。

数据变化 数据稳定区域 数据变化 ──────┤██████████████████████████├────── 太早 太晚 ↑ 合适采样点

DLL通过增加不同程度的延迟，把采样点向前或向后移动：

DLL值较小 → 较早采样 DLL值增大 → 采样点逐渐后移

    ret = of_property_read_u32_array(slave_np, "rockchip,dqs-dll", dqs_dll,ARRAY_SIZE(dqs_dll));

驱动要求读8个32位值

2 * DSMC_MAX_SLAVE_NUM = 2 * 4 = 8

接着按CS保存

for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
        cfg->cs_cfg[cs].dll_num[0] = dqs_dll[2 * cs];
        cfg->cs_cfg[cs].dll_num[1] = dqs_dll[2 * cs + 1];
}

转换结果：

DTS rockchip,dqs-dll
  ↓
临时数组dqs_dll[8]
  ↓
cfg->cs_cfg[cs].dll_num[byte]
  ↓
后续rockchip_dsmc_ctrller_init()
  ↓
DSMC_RDS_DLL寄存器

这些值是初始采样延迟。后续DLL训练还可能扫描并更新它们。

读取地址窗口

ret = of_property_read_u64_array(slave_np, "rockchip,ranges",
                     mem_ranges, ARRAY_SIZE(mem_ranges));

解析得到

mem_ranges[0] = 数据窗口物理基地址
mem_ranges[1] = 每个分配单元的长度

这两个值暂时保存在栈数组中，函数末尾传给：

dsmc_reg_remap(dev, cfg, dsmc, mem_ranges, dqs_dll);

注意：这里的“remap”不仅是 ioremap，还负责计算每个CS和region的物理地址。

phandle找到设备配置

驱动通过：

dsmc_slave_np = of_parse_phandle(slave_np, "rockchip,slave-dev", 0);

获得dsmc_slave对应的device_node，然后读取它的属性。 用完需要释放引用：

  of_node_put(dsmc_slave_np);

phandle类似设备树节点之间的“指针”。 • phandle用于从当前设备树节点跳转到任意被引用的节点，然后读取该节点及其子节点的属性。

读取时钟

    if (of_property_read_u32(dsmc_slave_np, "rockchip,clk-mode", &cfg->clk_mode)) {

        dev_err(dev, "Failed to get rockchip,clk-mode\n");

        ret = -ENODEV;

        goto release_dsmc_slave_node;

    }

扫描PSRAM CS

    psram_np = of_get_child_by_name(dsmc_slave_np, "psram");
    if (psram_np) {
        for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
            snprintf(slave_name, sizeof(slave_name), "psram%d", cs);
            child_node = of_get_child_by_name(psram_np, slave_name);
            if (!child_node)
                continue;
            if (!of_device_is_available(child_node)) {

                of_node_put(child_node);
                continue;
            }
            cfg->cs_cfg[cs].device_type = OPI_XCCELA_PSRAM;
            psram = 1;
            of_node_put(child_node);
        }
    }

扫描LocalBus CS

lb_slave_np = of_get_child_by_name(dsmc_slave_np, "lb-slave");

循环生成节点名：

lb-slave0 -> CS0
lb-slave1 -> CS1
lb-slave2 -> CS2
lb-slave3 -> CS3

节点存在且可用时：

cfg->cs_cfg[cs].device_type = DSMC_LB_DEVICE;
lb_slave = 1;

这行决定后续 dsmc_init()进入LocalBus分支：

if (cs_cfg->device_type == OPI_XCCELA_PSRAM)
        rockchip_dsmc_psram_reinit(dsmc, cs);
else
        rockchip_dsmc_lb_init(dsmc, cs);

读取LocalBus时序

ret = of_property_read_u32_array(child_node, "rockchip, mtrtiming",mtr_timing, 8);


数组与结构体成员严格按位置对应：

rockchip,mtr-timing
  ↓
mtr_timing[8]
  ↓
cs_cfg[cs]的8个时序成员
  ↓
dsmc_ctrller_cfg_for_lb()
  ↓
MTR_CFG(...)
  ↓
DSMC_MTR(cs)寄存器

这里数组顺序就是设备树ABI的一部分，顺序写错不会由编译器发现，却会导致硬件时序错误。

读取中断选择

ret = of_property_read_u32(child_node,
                           "rockchip,int-en",
                           &cfg->cs_cfg[cs].int_en);
if (ret) {
        cfg->cs_cfg[cs].int_en = cs;
}

属性缺失不会使probe失败，而是使用当前CS编号作为默认值。

后续用途：

cs_cfg[cs].int_en
  ├── DSMC_INT_STATUS位选择
  ├── DSMC_INT_EN位选择
  └── DMA_REQ_MUX请求映射

它不是Linux IRQ号，而是DSMC控制器内部的中断/请求选择值。

解析region

dsmc_parse_dt_regions(pdev, child_node, &cfg->cs_cfg[cs]);

传入参数：

结果写入：

cfg->cs_cfg[cs].slv_rgn[0..3]

该函数将在单元单独拆解。

读取LocalBus位宽

ret = of_property_read_u32(lb_slave_np,
                           "rockchip,io-width",
                           &io_width_val);

注意属性是从公共父节点 lb_slave_np读取，不是从某个 lb-slaveX读取。

转换关系：

因此当前实现要求所有LocalBus CS共享公共位宽配置。

后续：

cs_cfg[cs].io_width
  ↓
rockchip_dsmc_ctrller_init()
  ↓
DSMC_MCR的IOWIDTH字段

PSRAM和LocalBus互斥检查

if (psram && lb_slave) {
        ret = -ENODEV;
} else if (!(psram || lb_slave)) {
        ret = -ENODEV;
}

结果表：

这里的标志表示“是否存在至少一个启用节点”，不是设备数量。

所以可以同时开启多个PSRAM CS，也可以同时开启多个LocalBus CS，但不能让任意PSRAM CS与任意LocalBus CS混合启用。

dsmc_parse_dt_regions()

找到region容器

region_node = of_get_child_by_name(lb_np, "region");

设备树层级：

lb-slaveX                ← lb_np
  └── region             ← region_node
        ├── region0
        ├── region1
        ├── region2
        └── region3

遍历region0~3

for (i = 0; i < DSMC_LB_MAX_RGN; i++) {
        rgn = &cfg->slv_rgn[i];
        snprintf(region_name, sizeof(region_name), "region%d", i);
        child_node = of_get_child_by_name(region_node, region_name);
        ...
}

计算最大region槽位数

rgn_num_max = 1;
for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
        if (cfg->cs_cfg[cs].device_type == DSMC_UNKNOWN_DEVICE)
                continue;
        if (cfg->cs_cfg[cs].rgn_num == 3)
                cfg->cs_cfg[cs].rgn_num++;
        rgn_num_max = max_t(uint32_t, rgn_num_max,
                            cfg->cs_cfg[cs].rgn_num);
}

特殊处理：启用region数量为3时改成4。

这是地址分区的硬件布局要求：3个有效region仍按4个槽位计算，避免不同CS窗口布局出现不符合硬件分区规则的跨度。

PSRAM地址公式

phys = mem_ranges[0] + cs * mem_ranges[1];
size = mem_ranges[1];

即：

PSRAM CS0 = base + 0 * unit
PSRAM CS1 = base + 1 * unit
PSRAM CS2 = base + 2 * unit
PSRAM CS3 = base + 3 * unit

PSRAM只使用：

cs_map[cs].region_map[0]

LocalBus地址公式

phys = mem_ranges[0]
     + rgn_num_max * mem_ranges[1] * cs
     + num * mem_ranges[1];

拆开理解：

base

• 当前CS之前的全部预留空间
• 当前CS中第num个已启用region的偏移

其中 num只在遇到启用region时增加。

例如只启用region0和region3：

region0 -> num=0 -> base + CS偏移 + 0*unit
region3 -> num=1 -> base + CS偏移 + 1*unit

因此：

region_map[3]保存的是region3的逻辑身份，但它的物理窗口可能紧跟region0，并不一定是 base + 3 * unit。

这是本函数最需要注意的地方。

建立临时映射

region_map->virt = rk_dsmc_map_kernel(
        region_map->phys,
        region_map->size,
        DSMC_MEM_ATTRIBUTE_NO_CACHE);

解析结束时先建立无缓存映射，供后续控制器初始化访问外部设备公共配置区、PSRAM寄存器或进行检测。

probe()后面执行 dsmc_mem_remap()时，还会根据region类型重新选择缓存属性：

Register region -> 无缓存
其他LB region  -> 可缓存
PSRAM           -> 可缓存

所以 dsmc_reg_remap()是初始映射，dsmc_mem_remap()是硬件初始化后的最终映射。

更新容量

cfg->cap = max_t(uint32_t, cfg->cap, region_map->size);
...
cfg->cap *= rgn_num_max;

这里的 cap用于描述控制器地址布局所需的最大容量/跨度，并在后续写入设备容量相关配置。它不是简单统计所有启用region实际容量之和。

错误清理路径

函数末尾：

release_dsmc_slave_node:
        of_node_put(psram_np);
        of_node_put(lb_slave_np);
        of_node_put(dsmc_slave_np);
release_slave_node:
        of_node_put(slave_np);
return ret;

goto的意义是让不同失败位置进入共同清理路径：

较晚阶段失败
  ↓
释放psram/lb-slave/dsmc_slave引用
  ↓
释放slave引用
  ↓
返回错误

这里释放的是 `device_node`引用，不是删除设备树节点，也不是关闭硬件。

dsmc_init()

static int dsmc_init(struct rockchip_dsmc *dsmc);

参数

dsmc_data_init(dsmc);

  dsmc_data_init(dsmc);

遍历有效CS

for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
	if (cfg->cs_cfg[cs].device_type == DSMC_UNKNOWN_DEVICE)
		continue;
	if (cfg->cs_cfg[cs].device_type == OPI_XCCELA_PSRAM) {
		ret = rockchip_dsmc_device_dectect(dsmc, cs);
		if (ret)
			return ret;
	}
}

只有设备树中启用的PSRAM或LocalBus CS会被初始化。

PSRAM设备检测

for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
        if (cfg->cs_cfg[cs].device_type == OPI_XCCELA_PSRAM) {
                ret = rockchip_dsmc_device_dectect(dsmc, cs);
                if (ret)
                        return ret;
        }
}

检查多CS位宽

ret = dsmc_check_mult_psram_cap(dsmc);

if (io_width == 0xffffffff)
        io_width = cfg->cs_cfg[cs].io_width;
else if (io_width != cfg->cs_cfg[cs].io_width)
        return -1;

作用：保证所有启用CS具有相同I/O位宽

rockchip_dsmc_ctrller_init() (dsmc_controller.c)

公共控制器初始化：

• 硬件属性寄存器写入初始化

开启读写合并

writel(MRGTCR_READ_WRITE_MERGE_EN, dsmc->regs + DSMC_MRGTCR(CS));

向当前CS的Merge Control Register写入合并并使能

控制侧的事务合并能力与Merge FIFO无光

配置DQS DLL初始值

writel(sample_select | cfg->dll_num[0], DSMC_RDS_DLL0_CTL(cs));
writel(sample_select | cfg->dll_num[1], DSMC_RDS_DLL1_CTL(cs));

设备树属性：

DTS rockchip,dqs-dll
  -> dsmc_parse_dt()
  -> cs_cfg[cs].dll_num[0/1]
  -> RDS_DLL0_CTL / RDS_DLL1_CTL

配置I/O带宽

dsmc_lb_cmn_config():

for (i = 0; i < DSMC_MAX_SLAVE_NUM; i++)
        REG_CLRSETBITS(dsmc, DSMC_MCR(cs),
                   MCR_IOWIDTH_MASK << MCR_IOWIDTH_SHIFT,
                   cfg->io_width << MCR_IOWIDTH_SHIFT);

保证不同CS使用相同带宽

配置MCR Memory Control Register（存储器控制寄存器）

    REG_CLRSETBITS(dsmc, DSMC_MCR(cs),
               (MCR_ACS_MASK << MCR_ACS_SHIFT) |
               (MCR_DEVTYPE_MASK << MCR_DEVTYPE_SHIFT) |
               (MCR_EXCLUSIVE_DQS_MASK << MCR_EXCLUSIVE_DQS_SHIFT) |
               (MCR_WRAPSIZE_MASK << MCR_WRAPSIZE_SHIFT) |
               (MCR_MAXEN_MASK << MCR_MAXEN_SHIFT) |
               (MCR_MAXLEN_MASK << MCR_MAXLEN_SHIFT),
               (cfg->acs << MCR_ACS_SHIFT) |
               (MCR_DEVTYPE_HYPERRAM << MCR_DEVTYPE_SHIFT) |
               (cfg->exclusive_dqs << MCR_EXCLUSIVE_DQS_SHIFT) |
               (cfg->wrap_size << MCR_WRAPSIZE_SHIFT) |
               (cfg->max_length_en << MCR_MAXEN_SHIFT) |
               (cfg->max_length << MCR_MAXLEN_SHIFT));

配置WRAP2INCR

writel(cfg->wrap2incr_en, dsmc->regs + DSMC_WRAP2INCR(cs));

LocalBus默认开启wrap到increment转换，PSRAM默认关闭。

• Burst 一次请求连续传输多个数据
• Increment Burst 每次传输后地址继续递增
• Wrap Burst 地址到达边界后回绕到块起始地址
• WRAP2INCR 将 Wrap Burst 转换为 Increment Burst
• WAP2INCR 通常是 WRAP2INCR 的缩写或拼写遗漏

配置VDMC

Variable-latency Device Mode Control Register： 可变延迟设备模式控制寄存器

	REG_CLRSETBITS(dsmc, DSMC_VDMC(cs),
		       (VDMC_LATENCY_FIXED_MASK << VDMC_LATENCY_FIXED_SHIFT) |
		       (VDMC_PROTOCOL_MASK << VDMC_PROTOCOL_SHIFT),
		       (VDMC_LATENCY_VARIABLE << VDMC_LATENCY_FIXED_SHIFT) |
		       (cfg->device_type << VDMC_PROTOCOL_SHIFT));

作用：设置可变延迟模式和当前设备协议/类型编码。 这里使用的是驱动内部的 device_type枚举，必须确保枚举值与VDMC寄存器字段定义匹配。

rockchip_dsmc_lb_init()

LocalBus 初始化总入口

int rockchip_dsmc_lb_init(struct rockchip_dsmc *dsmc, uint32_t cs)
{
        dsmc_ctrller_cfg_for_lb(dsmc, cs);
        ret = dsmc_lb_cmn_config(dsmc, cs);
        if (ret)
                return ret;
        ret = dsmc_lb_csr_config(dsmc, cs);
        return ret;
}

三个函数分别配置三个层次

dsmc->regs + offset
  -> RK3576内部DSMC控制器寄存器

region_map->virt + offset
  -> 经过DSMC总线访问外部Slave地址空间

dsmc_ctrller_cfg_for_lb()

RK3576内部DSMC Host控制器寄存器

时钟模式

writel(dsmc->cfg.clk_mode,
       dsmc->regs + DSMC_CLK_MD);

设备树属性：

DTS rockchip,clk-mode
  -> cfg->clk_mode
  -> DSMC_CLK_MD

LocalBus 时序

writel(MTR_CFG(cfg->rcshi, cfg->wcshi,
               cfg->rcss, cfg->wcss,
               cfg->rcsh, cfg->wcsh,
               calc_ltcy_value(cfg->rd_latency),
               calc_ltcy_value(cfg->wr_latency)),
       dsmc->regs + DSMC_MTR(cs));

MTR_CFG把8个独立配置压入一个MTR寄存器值。

calc_ltcy_value()把人类使用的延迟周期转换为硬件字段编码：

if (latency >= 5 && latency <= 10)
        return latency - 5;
else
        return latency + 0xb;

所以DTS值不一定等于最终寄存器字段值。

region分区

    writel(cfg->rgn_num / 2, dsmc->regs + DSMC_SLV_RGN_DIV(cs));

控制器根据启用region数量配置Slave地址窗口分区。前一阶段中3个region会修正为4，也是为了配合该硬件分区规则。

AXI读错策略

REG_CLRSETBITS(dsmc, DSMC_AXICTL,
               AXICTL_RD_NO_ERR_MASK,
               AXICTL_RD_NO_ERR_ENABLE);

驱动设置AXI读取时不向上游响应错误。这可能避免外部设备探测过程触发系统级总线异常，但也会减弱错误可见性，调试时需要同时查看DSMC状态寄存器。

写region属性寄存器

for (i = 0; i < DSMC_LB_MAX_RGN; i++) {
        slv_rgn = &cfg->slv_rgn[i];
        if (!slv_rgn->status)
            continue;
        if (slv_rgn->dummy_clk_num == 1)
            value = (0x1 << RGNX_ATTR_DUM_CLK_EN_SHIFT) |
                (0x1 << RGNX_ATTR_DUM_CLK_NUM_SHIFT);
        else if (slv_rgn->dummy_clk_num == 0)
            value = (0x1 << RGNX_ATTR_DUM_CLK_EN_SHIFT) |
                (0x0 << RGNX_ATTR_DUM_CLK_NUM_SHIFT);
        else
            value = 0x0 << RGNX_ATTR_DUM_CLK_EN_SHIFT;
        writel((slv_rgn->attribute << RGNX_ATTR_SHIFT) |
               (slv_rgn->cs0_ctrl << RGNX_ATTR_CTRL_SHIFT) |
               (slv_rgn->cs0_be_ctrled <<
            RGNX_ATTR_BE_CTRLED_SHIFT) | value |
               (RGNX_ATTR_32BIT_ADDR_WIDTH <<
            RGNX_ATTR_ADDR_WIDTH_SHIFT),
               dsmc->regs + DSMC_RGN0_ATTR(cs) + 4 * i);
    }

每个启用region写入：

中断和DMA请求映射

    REG_CLRSETBITS(dsmc, DSMC_INT_STATUS,
			   INT_STATUS_MASK(cfg->int_en),
               INT_STATUS(cfg->int_en));

    REG_CLRSETBITS(dsmc, DSMC_INT_EN,
               INT_EN_MASK(cfg->int_en),
               INT_EN(cfg->int_en));

先清除对应状态，再使能对应中断。

if (dsmc->cfg.dma_req_mux_offset && cs < 2)
        REG_CLRSETBITS(dsmc, dma_req_mux_offset,
                       DMA_REQ_MUX_MASK(cs),
                       DMA_REQ_MUX(cs, cfg->int_en));

只有CS0和CS1进入该DMA请求复用配置。CS2和CS3是否支持同样的硬件DMA请求，需要结合芯片手册确认，不能仅靠设备树启用推断。

DSMC发出DMA请求 → DMA控制器搬运数据 → DMA完成并产生中断 → DMAengine调用回调函数 → 回调清除忙状态、关闭DSMC DMA、恢复DSMC中断

dsmc_lb_cmn_config()配置外部Slave

这个函数不是只写Host控制器。先临时切换到外部Slave的配置空间，再通过region_map_virt发起总线访问

保存所有MCR

tmp[i] = readl(dsmc->regs + DSMC_MCR(i));

保存原状态是为了配置完成后恢复正常memory space访问模式。

临时切换到CR space和x8

    for (i = 0; i < DSMC_MAX_SLAVE_NUM; i++) {
        tmp[i] = readl(dsmc->regs + DSMC_MCR(i));
        /* config to CR space */
        REG_CLRSETBITS(dsmc, DSMC_MCR(i),
                   (MCR_IOWIDTH_MASK << MCR_IOWIDTH_SHIFT) |
                   (MCR_CRT_MASK << MCR_CRT_SHIFT),
                   (MCR_IOWIDTH_X8 << MCR_IOWIDTH_SHIFT) |
                   (MCR_CRT_CR_SPACE << MCR_CRT_SHIFT));
    }

配置阶段使用外部Slave定义的控制寄存器访问方式。这里循环使用 DSMC_MCR(i)，确实逐个切换所有CS。

遍历启用region

    for (i = 0; i < DSMC_LB_MAX_RGN; i++) {
        slv_rgn = &cfg->slv_rgn[i];
        if (!slv_rgn->status)
            continue;
        ret = dsmc_slv_cmn_rgn_config(dsmc, slv_rgn, i, cs);
        if (ret)
            break;
        ret = dsmc_slv_cmn_config(dsmc, slv_rgn, i, cs);
        if (ret)
            break;
    }

遍历Region0～3 → 检查是否启用 → 配置Region属性 → 配置Region通信参数 → 失败则停止

恢复正常 memory space

    for (i = 0; i < DSMC_MAX_SLAVE_NUM; i++)
        /* config to memory space */
        writel(tmp[i], dsmc->regs + DSMC_MCR(i));

更新最终CA地址宽度

恢复后再次修改每个启用region的Host属性寄存器，使其地址宽度与DTS解析结果一致。

› for (i = 0; i < DSMC_LB_MAX_RGN; i++) {
                slv_rgn = &cfg->slv_rgn[i];
                if (!slv_rgn->status)
                        continue;

                REG_CLRSETBITS(dsmc, DSMC_RGN0_ATTR(cs) + 4 * i,
                               RGNX_ATTR_CA_ADDR_MASK << RGNX_ATTR_ADDR_WIDTH_SHIFT,
                               slv_rgn->ca_addr_width << RGNX_ATTR_ADDR_WIDTH_SHIFT);
        }

dsmc_slv_cmn_rgn_config()

配置 LocalBus Slave端某个 Region 的公共时序寄存器。

region_map = &dsmc->cs_map[cs].region_map[rgn];
tmp = lb_read_cmn(region_map, RGN_CMN_CON(rgn, 0));

读写

static inline void lb_write_cmn(struct dsmc_map *map,
                 uint32_t cmn_reg, uint32_t val)
{
    writel(val, map->virt + cmn_reg);
}
static inline uint32_t lb_read_cmn(struct dsmc_map *map, uint32_t cmn_reg)

{
    return readl(map->virt + cmn_reg);
}

该函数配置：

代码只接受 rd_latency和 wr_latency为1或2；其他值直接返回失败。这是LocalBus当前实现的实际限制。

dsmc_slv_cmn_config()

该函数配置外部Slave公共寄存器，而不是单独某个region的全部属性。

数据位宽

    tmp = lb_read_cmn(region_map, CMN_CON(3));
    tmp |= 0x1 << RDYN_GEN_CTRL_SHIFT;
    tmp &= ~(DATA_WIDTH_MASK << DATA_WIDTH_SHIFT);
    tmp |= cfg->io_width << DATA_WIDTH_SHIFT;
    lb_write_cmn(region_map, CMN_CON(3), tmp);

把Host侧选择的x8/x16位宽同步到外部Slave公共配置。

dummy clock和CA地址周期

lb_write_cmn(region_map, CMN_CON(0), tmp); 通过 CMN_CON(0)配置写数据扩展周期和CA地址周期。 这说明LocalBus能正常通信要求两端参数配对：

Host DSMC region属性/时序
             必须匹配
外部Slave CMN/RGN配置

只在Host设备树中启用模式，但外部FPGA逻辑没有对应实现或参数不一致，仍然无法通信。

dsmc_lb_csr_config()中断配置CSR

找到第一个启用的region

for (i = 0; i < DSMC_LB_MAX_RGN; i++) {
        if (slv_rgn->status) {
                region_map = &dsmc->cs_map[cs].region_map[i];
                break;
        }
}

如果一个region都未启用，返回 -ENODEV。

临时把访问解释称Register

函数保存当前MCR和region属性，然后临时配置：

把 Region0 临时切换成 Register 类型访问窗口：

    REG_CLRSETBITS(dsmc, DSMC_MCR(cs),

               MCR_CRT_MASK << MCR_CRT_SHIFT,

               MCR_CRT_MEM_SPACE << MCR_CRT_SHIFT);

    REG_CLRSETBITS(dsmc, DSMC_RGN0_ATTR(cs),

               RGNX_ATTR_MASK << RGNX_ATTR_SHIFT,

               RGNX_ATTR_REG << RGNX_ATTR_SHIFT);

切换

    mcr_tmp = readl(dsmc->regs + DSMC_MCR(cs));
    rgn_attr_tmp = readl(dsmc->regs + DSMC_RGN0_ATTR(cs));

目的是通过选中的窗口访问外部Slave CSR寄存器。

配置S2H中断

    /* enable all s2h interrupt */
    writel(0xffffffff, region_map->virt  + LBC_S2H_INT_STA_EN);
    writel(0xffffffff, region_map->virt  + LBC_S2H_INT_STA_SIG_EN);
    /* clear all s2h interrupt */
    writel(LBC_S2H_INT_STA_MASK << LBC_S2H_INT_STA_SHIFT,
           region_map->virt  + LBC_S2H_INT_STA);

含义：

使能Slave-to-Host中断状态
  -> 使能中断信号输出
  -> 清除历史状态

恢复原配置

writel(mcr_tmp, dsmc->regs + DSMC_MCR(cs));
writel(rgn_attr_tmp, dsmc->regs + DSMC_RGN0_ATTR(cs));

临时访问完成后恢复正常region模式。

值得检查：函数选择的是“第一个启用region”的 region_map，但保存和修改的是 DSMC_RGN0_ATTR(cs)。当region0未启用、首个启用region不是0时，需要结合硬件CSR寻址规则确认该做法是否仍然正确。

映射关系

dsmc_map结构

dsmc_host.h:

struct dsmc_map {
        void *virt;
        phys_addr_t phys;
        size_t size;
};

struct dsmc_cs_map {
        struct dsmc_map region_map[DSMC_LB_MAX_RGN];
};

访问方式：

dsmc->cs_map[cs].region_map[region]

例如：

dsmc->cs_map[0].region_map[3]

表示CS0的逻辑region3，并不保证它位于物理地址的第4个连续窗口；物理布局在第06章已经由 dsmc_reg_remap()计算完成。

rk_dsmc_map_kernel()

static void *rk_dsmc_map_kernel(phys_addr_t start,
                                size_t len,
                                uint32_t mem_attr)
{
        void *vaddr;

        if (mem_attr == DSMC_MEM_ATTRIBUTE_CACHE)
                vaddr = ioremap_cache(start, len);
        else if (mem_attr == DSMC_MEM_ATTRIBUTE_WR_COM)
                vaddr = ioremap_wc(start, len);
        else
                vaddr = ioremap(start, len);

        return vaddr;
}

参数

选择关系

底层逻辑

ioremap*()建立页表映射，并给页表项设置不同ARM64内存属性。缓存属性影响：

• CPU是否可以把读数据保存在cache中。
• 连续写是否可以合并。
• 访问顺序和外部设备可见时机。
• 是否需要显式cache clean/invalidate。

它不会改变CS和region硬件配置，只改变CPU访问该物理窗口的方式。

rk_dsmc_unmap_kernel()

static void rk_dsmc_unmap_kernel(void *vaddr)
{
        if (vaddr != NULL)
                iounmap(vaddr);
}

iounmap()删除内核虚拟地址对应的页表映射。它不会：

• 释放外部PSRAM。
• 删除FPGA中的region。
• 改变DSMC物理窗口。
• 关闭DSMC控制器。

取消映射后，旧 vaddr不能继续解引用。

dsmc_mem_remap(）

static int dsmc_mem_remap(struct device *dev,
                          struct rockchip_dsmc *dsmc)

输入：

• 为有效region建立最终内核映射。
• LocalBus模式创建字符设备。
• 失败时返回非0，probe()进入DMA和时钟回滚。

遍历有效CS

for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
        if (cfg->cs_cfg[cs].device_type == DSMC_UNKNOWN_DEVICE)
            continue;
        if (cfg->cs_cfg[cs].rgn_num == 3)
            cfg->cs_cfg[cs].rgn_num++;
        rgn_num_max = max_t(uint32_t, rgn_num_max,cfg>cs_cfg[cs].rgn_num);
    }

只处理设备树启用的CS。

取消初始映射

region_map = &dsmc->cs_map[cs].region_map[0];
if (region_map->virt) {
        rk_dsmc_unmap_kernel(region_map->virt);
        region_map->virt = NULL;
}

代码只取消 region_map[0]的初始映射。

对于PSRAM没有问题，因为PSRAM只使用region0。对于LocalBus，如果同时启用了region0和region3，dsmc_reg_remap()此前为两者都建立过临时映射；这里却只取消region0。

随后region3的 virt会被新映射覆盖，原映射地址丢失，形成内核虚拟映射泄漏。这是当前实现值得修正的点：LocalBus应逐个取消所有已存在的region临时映射。

LocalBus 最终映射

for (i = 0; i < DSMC_LB_MAX_RGN; i++) {
        region_map = &dsmc->cs_map[cs].region_map[i];
        slv_rgn = &cfg->cs_cfg[cs].slv_rgn[i];

        if (!slv_rgn->status)
                continue;

        if (slv_rgn->attribute == RGNX_ATTR_REG)
                mem_attr = DSMC_MEM_ATTRIBUTE_NO_CACHE;
        else
                mem_attr = DSMC_MEM_ATTRIBUTE_CACHE;

        region_map->virt = rk_dsmc_map_kernel(...);
}

PSRAM最终映射

region_map = &dsmc->cs_map[cs].region_map[0];
region_map->virt = rk_dsmc_map_kernel(
        region_map->phys,
        region_map->size,
        DSMC_MEM_ATTRIBUTE_CACHE);

PSRAM作为数据内存使用可缓存映射。后续CPU测试和DLL训练可能通过该地址读写。

缓存映射意味着DMA与CPU共享数据时必须正确维护cache一致性；第10章DMA数据通路会继续分析。

rockchip_dsmc_register_lb_device()

分配设备号

ret = alloc_chrdev_region(&dsmc_devt, 0,
                          DSMC_LB_MAX_RGN, "dsmc");

内核动态分配：

一个major号

• 从minor 0开始的4个minor号

设备号由：

dev_t = major + minor

共同唯一标识字符设备。

为4个region创建设备对象

for (j = 0; j < DSMC_LB_MAX_RGN; j++) {
        device_create(...,
              MKDEV(MAJOR(dsmc_devt), cs * 4 + j),
              NULL, "dsmc/cs%d/region%d", cs, j);
}

minor编码规则： minor = cs * 4 + region

device_create()创建内核设备对象和uevent。用户空间的devtmpfs/udev据此创建 /dev/dsmc/csX/regionX节点。

绑定file_operations

cdev_init(&cs_info[cs].cdev[j], &dsmc_fops);
cdev_add(&cs_info[cs].cdev[j], devno, 1);

cdev_init()把字符设备与以下操作表绑定：

static const struct file_operations dsmc_fops = {
        .owner = THIS_MODULE,
        .open = dsmc_open,
        .release = dsmc_release,
        .mmap = dsmc_mmap,
};

cdev_add()把设备号加入内核字符设备映射表。用户打开对应设备号时，VFS就能找到 dsmc_fops。

禁用region也会创建设备节点

当前循环无条件为region0～3创建节点，没有检查 slv_rgn[j].status。

因此禁用region的 /dev节点也可能存在，但打开时 dsmc_open()会返回 -EINVAL。这在功能上可阻止访问，但用户看到的设备节点与实际可用region不完全一致。

从设备号反推CS和region

static inline int get_cs_index(struct inode *inode)
{
        return iminor(inode) / DSMC_LB_MAX_RGN;
}
​
static inline int get_mem_region_index(struct inode *inode)
{
        return iminor(inode) % DSMC_LB_MAX_RGN;
}

公式：

cs     = minor / 4
region = minor % 4

例如minor 7：

cs     = 7 / 4 = 1
region = 7 % 4 = 3

对应CS1 region3。

dsmc_open()

调用链：

用户open(path)
  -> VFS查设备节点的dev_t
  -> 字符设备表找到cdev
  -> dsmc_fops.open
  -> dsmc_open()

找到DSMC Host设备

dsmc_dev = rockchip_dsmc_find_device_by_compat(  rockchip_dsmc_get_compat(0));

内部通过Platform总线按compatible查找DSMC设备，再用：

platform_get_drvdata(pdev)

取回 probe()保存的 struct rockchip_dsmc_device。

校验CS和region

if (cs_index >= DSMC_MAX_SLAVE_NUM)
        return -EINVAL;
​
if (cfg->device_type == DSMC_UNKNOWN_DEVICE ||
    !cfg->slv_rgn[mem_region_index].status)
        return -EINVAL;

它确保：

• CS编号有效。
• 该CS确实配置了设备。
• 该region在设备树中启用。

保存当前文件对应的region

pfile->private_data =
        &dsmc->cs_map[cs_index].region_map[mem_region_index];

后续 mmap()不再重新查找CS，而是直接使用这个 private_data。

inode minor
  -> cs/region
  -> region_map
  -> file->private_data

每次 open()都会产生独立的 struct file，因此不同进程或不同设备节点可以保存各自的region指针。

dsmc_mmap()

参数

取回region

struct dsmc_map *region = pfile->private_data;

这个指针由 dsmc_open()提前保存。

设置VMA标志

Virtual Memory Area，虚拟内存区域。

vm_flags_set(vma, VM_PFNMAP | VM_DONTDUMP);

vma->vm_page_prot = vm_get_page_prot(vma->vm_flags);

根据VMA标志生成页保护属性。

计算映射大小和PFN

vm_size = vma->vm_end - vma->vm_start;
pfn = __phys_to_pfn(region->phys);

PFN是物理页号：

pfn = region->phys / PAGE_SIZE

建立用户页表映射

remap_pfn_range(vma,
                vma->vm_start,
                pfn,
                vm_size,
                vma->vm_page_prot);

底层结果：

用户虚拟地址 [vm_start, vm_end)
  -> 进程页表
  -> DSMC物理页region->phys
  -> DSMC控制器
  -> 外部设备

此后用户程序读写映射地址，不再逐次进入驱动系统调用。CPU直接通过页表访问硬件窗口。

remove时的释放链

rk_dsmc_remove()调用释放逻辑，核心方向为：

遍历有效CS和region
  -> iounmap(region_map->virt)
  -> LocalBus调用rockchip_dsmc_unregister_lb_device()
  -> 释放DMA通道
  -> 关闭时钟

字符设备注销函数负责：

device_destroy()
  -> 删除class设备和用户设备节点
cdev_del()
  -> 从字符设备号映射表删除cdev
unregister_chrdev_region()
  -> 释放设备号范围

DLL训练

DSMC接收外部设备返回的数据时，需要在合适的时间点采样。

外部设备输出数据

      ┌──────── 有效数据窗口 ────────┐
──────┤                              ├──────
      ↑                              ↑
    太早采样                       太晚采样
                   ↑
                理想采样点

板级走线、时钟频率、负载、PVT条件和外部器件响应都会改变有效窗口位置。DLL即Delay-Locked Loop相关延迟控制，驱动通过改变延迟tap来移动读采样点。

当前驱动扫描：

0x00, 0x01, 0x02, ... , 0xfe, 0xff

每个tap都进行写入和读回校验：

写入正确 + 读回正确 -> PASS
数据不匹配          -> FAIL

最终从最长PASS区间中选择中点。

调用链

rockchip_dsmc_dll_training(priv)
  └── 遍历有效CS
        └── 遍历byte lane
              └── dsmc_dll_full_range_training(priv, cs, byte)
                    ├── 扫描dll=0x00~0xff
                    │     └── dsmc_dll_training_method(..., dll)
                    │           ├── 选择测试region
                    │           ├── 设置当前DLL tap
                    │           ├── 写测试pattern
                    │           ├── cache clean/invalidate
                    │           └── 读回比较
                    ├── 找最长连续PASS窗口
                    ├── 计算窗口中点best_dll
                    ├── 写入best_dll
                    ├── 再次校验best_dll
                    └── 保存cfg->dll_num[byte]

rockchip_dsmc_dll_training

int rockchip_dsmc_dll_training(struct rockchip_dsmc_device *priv);

priv是 probe()分配的完整DSMC设备对象：

rockchip_dsmc_device
  ├── ops
  │     ├── read
  │     └── write
  └── dsmc
        ├── cfg
        ├── cs_map
        ├── regs
        └── dev

训练同时需要：

• cfg判断设备类型和位宽。
• cs_map找到测试窗口。
• regs修改DLL寄存器。
• ops执行统一的PIO读写。

返回值：

任意一个CS或lane失败都会终止整个 probe()。

遍历CS

for (cs = 0; cs < DSMC_MAX_SLAVE_NUM; cs++) {
        cfg = &priv->dsmc.cfg.cs_cfg[cs];
        if (cfg->device_type == DSMC_UNKNOWN_DEVICE)
            continue;
            ...
}

只训练设备树启用的CS

UNKNOWN       -> 跳过
LocalBus      -> 训练
Xccela PSRAM  -> 训练
Hyper PSRAM   -> 训练

遍历byte lane

    for (byte = MCR_IOWIDTH_X8; byte <= cfg->io_width; byte++) {
            ret = dsmc_dll_full_range_training(priv, cs, byte);
            if (ret) {
                dev_err(dev, "DSMC: cs%d byte%d dll training failed\n", cs, byte);
                return ret;
            }
        }

驱动枚举值

#define MCR_IOWIDTH_X8  0x0
#define MCR_IOWIDTH_X16 0x1

循环行为是：

byte0 -> DSMC_RDS_DLL_CTL(cs, 0)
byte1 -> DSMC_RDS_DLL_CTL(cs, 1)

dsmc_dll_training_method()

stati[[09-RK3576-DSMC-DLL训练完整带读]]c int dsmc_dll_training_method(
        struct rockchip_dsmc_device *dsmc_dev,
        uint32_t cs,
        uint32_t byte,
        uint32_t dll_num);

• 0 : 当前tap 通过
• -EINVAL : 数据不匹配
• -ENODEV: 没有可用测试region

单点测试的局部数据

uint32_t size = 0x100;
uint32_t pattern[] = {0x5aa5f00f, 0xffff0000};

测试范围

offset 0x000 ～ 0x0fc
共0x100字节
每4字节写一个u32
每种pattern写64个word

两种基础pattern用于覆盖不同的为翻转组合

(pattern[j] + i) & mask

选择训练region

• LocalBus

if (cfg->device_type == DSMC_LB_DEVICE) {
        for (rgn = 0; rgn < DSMC_LB_MAX_RGN; rgn++) {
                if (cfg->slv_rgn[rgn].status) {
                        map = &dsmc->cs_map[cs].region_map[rgn];
                        break;
                }
        }
}

LocalBus选择编号最小的已启用region：

region0启用 -> 使用region0
region0禁用、region1启用 -> 使用region1
只启用region3 -> 使用region3

它没有按照region属性筛选，也不要求必须是FIFO或DPRA。

• PSRAM

rgn = 0;
map = &dsmc->cs_map[cs].region_map[0];

PSRAM固定使用region0

找不到region

if(map == NULL)
		return -ENODEV;

训练会破坏测试区数据

如果只启用Register region：

第一个启用region = Register
  -> 训练向offset 0x00～0xfc写测试数据
  -> 可能修改控制寄存器、触发中断或设备动作

如果FIFO写入会触发外部逻辑消费数据，读回也未必能得到相同内容。

通用驱动更稳妥的策略应是：

• 明确选择可安全读写的DPRA/内存测试region。
• 通过设备树指定训练region。
• 或在训练前备份、训练后恢复数据。
• 禁止在Register region执行破坏性训练。

x8和x16的mask

if (cfg->io_width == MCR_IOWIDTH_X8) {
        mask = 0xffffffff;
} else {
        if (byte == 0)
                mask = 0x0000ffff;
        else
                mask = 0xffff0000;
}

x16模式

每次只验证当前byte lane对应的数据半区

训练byte0 -> mask 0x0000ffff
训练byte1 -> mask 0xffff0000

这样可以分别寻找两条采样路径的稳定窗口

x8模式

代码使用 0xffffffff。在具体硬件协议下，x8总线可能通过多个传输周期完成32位访问，因此最终仍比较完整32位word。

mask的实际lane映射还受到DSMC I/O字节排列影响，不能只按CPU内存中的字节顺序理解。

data_cpu_to_dsmc_io()

static void data_cpu_to_dsmc_io(uint32_t *data)
{
        uint32_t byte0, byte3;

        byte0 = (*data >> 0) & 0xff;
        byte3 = (*data >> 24) & 0xff;

        *data &= 0x00ffff00;
        *data |= byte3 << 0;
        *data |= byte0 << 24;
}

它交换32位数据中的最低字节和最高字节

输入字节：[B3 B2 B1 B0]
输出字节：[B0 B2 B1 B3]

例如

0x5aa5f00f -> 0x0fa5f05a
0xffff0000 -> 0x00ff00ff

目的是让CPU构造的pattern符合DSMC I/O路径中的字节排列。

函数直接修改局部 pattern[]。每次调用 dsmc_dll_training_method()都会重新初始化该局部数组，因此不同DLL tap之间不会持续重复交换。

写入当前的DLL tap

REG_CLRSETBITS(dsmc,
        DSMC_RDS_DLL_CTL(cs, byte),
        RDS_DLL0_CTL_RDS_0_CLK_DELAY_NUM_MASK,
        dll_num << RDS_DLL0_CTL_RDS_0_CLK_DELAY_NUM_SHIFT);

寄存器地址公式

#define DSMC_RDS_DLL_CTL(cs, byte) \
        (0x1000 * ((cs) + 1) + 0x30 + (byte) * 0x4)

关系：

CS编号决定寄存器组基址
byte编号决定DLL0或DLL1寄存器
dll_num写入低8位delay字段

REG_CLRSETBITS只替换delay字段，保留采样选择等其他位。

写入测试数据

for (j = 0; j < ARRAY_SIZE(pattern); j++) {
        data_cpu_to_dsmc_io(&pattern[j]);

        for (i = 0; i < size; i += 4)
                ops->write(dsmc_dev, cs, rgn, i,
                           (pattern[j] + i) & mask);
        ...
}

ops在 probe()中设置：

priv->ops = &rockchip_dsmc_ops;

对应：

```c
static struct dsmc_ops rockchip_dsmc_ops = {
        .read = dsmc_read,
        .write = dsmc_write,
        ...
};

最终写路径：

ops->write
  -> dsmc_write()
  -> writel_relaxed(val, map->virt + offset)
  -> DSMC物理窗口
  -> 当前CS/region
  -> 外部设备

这里是PIO访问，不使用DMA。

读回比较

for (i = 0; i < size; i += 4) {
        ops->read(dsmc_dev, cs, rgn, i, &data);
        if (data != ((pattern[j] + i) & mask))
                return -EINVAL;
}

读路径：

ops->read
  -> dsmc_read()
  -> readl_relaxed(map->virt + offset)
  -> 外部设备返回数据

任何一个word不匹配，当前DLL tap立即判为FAIL，不再检查剩余word和pattern。

两个pattern全部通过才返回0。

维护cache

#ifdef CONFIG_ARM64
dcache_clean_inval_poc((unsigned long)map->virt,
                       (unsigned long)(map->virt + size));
#else
dmac_flush_range(map->virt, map->virt + size);
#endif

非Register LocalBus region和PSRAM被重新映射为cache属性。写入测试数据后，如果数据仍停留在CPU cache，外部总线和后续读回可能观察不到预期时序。

clean + invalidate的目的：

clean      -> 把脏cache line写到PoC
invalidate -> 丢弃本地cache副本
后续读取   -> 重新从DSMC窗口获取数据

这样训练测试的是DSMC物理数据路径，而不是“刚写入的cache副本”。

需要注意，驱动把 ioremap_cache()得到的地址用于 readl_relaxed/writel_relaxed和显式cache维护，这属于平台相关用法，移植到其他体系结构时必须重新确认内存属性和API组合是否有效。

单个tap的测试量

每个pattern：

0x100 / 4 = 64次写
0x100 / 4 = 64次读

两个pattern：

128次写 + 128次读 = 256次MMIO操作/tap

完整扫描256个tap：

32768次写 + 32768次读
= 65536次MMIO操作/byte lane

x16训练两个lane，理论完整通过时约：

131072次MMIO操作/CS

最后还会对最佳tap额外复验一次。因此训练可能明显增加probe耗时，这是全范围扫描带来的成本。

dsmc_dll_full_range_training()

static int dsmc_dll_full_range_training(
        struct rockchip_dsmc_device *dsmc_dev,
        uint32_t cs,
        uint32_t byte);

该函数固定扫描当前CS、当前lane的所有256个DLL值。

状态变量

int start = -1;
int best_start = -1;
int best_end = -1;
int max_length = 0;
int current_length = 0;

扫描0x00~0xff

for (dll = 0; dll <= 0xff; dll++) {
        result = dsmc_dll_training_method(..., dll);
        ...
}

• 当前tap通过

if (result == 0) {
        if (start == -1)
                start = dll;
        current_length++;
}

第一次PASS记录窗口起点；连续PASS只增加长度。

• 当前tap失败

if (start != -1) {
        if (current_length > max_length) {
                max_length = current_length;
                best_start = start;
                best_end = dll - 1;
        }
        start = -1;
        current_length = 0;
}

FAIL表示当前连续窗口结束。若它比已知最长窗口更长，就替换最佳窗口。

• 设备错误

if (result == -ENODEV)
        return -ENODEV;

没有测试region属于拓扑错误，继续扫描其他tap没有意义，因此立即终止。

扫描结果示例

假设测试结果：

0x00-0x1f FAIL
0x20-0x4f PASS   长度48
0x50-0x7f FAIL
0x80-0xbf PASS   长度64
0xc0-0xff FAIL

最终：

best_start = 0x80
best_end   = 0xbf
max_length = 0x40

最佳值：

best_dll = (best_start + best_end) / 2;

即：

(0x80 + 0xbf) / 2 = 0x9f

整数除法向下取整。

处理结尾窗口

如果PASS一直持续到0xff，循环中没有后续FAIL触发窗口结算，因此额外处理：

if (start != -1 && current_length > max_length) {
        max_length = current_length;
        best_start = start;
        best_end = 0xff;
}

例如：

0xd0～0xff全部PASS

扫描结束后仍能记录该窗口。

长度相同窗口选择

代码比较条件是：

current_length > max_length

而不是：

current_length >= max_length

所以两个窗口长度相同时，保留先出现的低tap窗口。

0x20～0x3f PASS，长度32
0x80～0x9f PASS，长度32
最终选择0x20～0x3f

驱动没有根据初始DTS值、窗口中心位置或离边界距离进一步做平局选择。

算法不处理环形窗口

DLL tap在部分硬件上可能具有周期性。如果：

0x00～0x10 PASS
0x11～0xef FAIL
0xf0～0xff PASS

从环形角度，0xf0～0xff和 0x00～0x10可能属于跨越边界的同一窗口。

当前算法会把它们视为两个独立窗口，不会合并。这是否影响实际结果取决于RK3576 DLL寄存器的tap物理语义，需要结合硬件手册确认。

没有有效窗口

    if (best_start == -1) {
        /* No passing window found */
        dev_err(dev, "DSMC: cs%d byte%d no valid DLL window found\n", cs, byte);
        return -EINVAL;
    }

可能原因包括：

• 引脚/IOMUX错误。
• 时钟未输出或频率过高。
• Host和Slave位宽、时序不匹配。
• 选择了无法普通读回的FIFO/Register region。
• 外部FPGA没有响应。
• cache属性或数据一致性处理错误。
• 采样窗口确实不在0x00～0xff范围内。

因此“没有窗口”不只表示DLL参数不对，也可能是整个数据通路不通。

写入最佳值

best_dll = (best_start + best_end) / 2;

REG_CLRSETBITS(dsmc,
        DSMC_RDS_DLL_CTL(cs, byte),
        DELAY_MASK,
        best_dll << DELAY_SHIFT);

选择中点是为了让采样位置尽量远离窗口两侧的不稳定边界，为温度、电压和时钟抖动留出裕量。

日志示例格式：

cs0 byte0: DLL window [0x20-0x70] length=0x51, current=0x48

字段：

Verify the selected value

    /* Verify the selected value */
    if (dsmc_dll_training_method(dsmc_dev, cs, byte, best_dll) != 0) {
        dev_err(dev, "DSMC: cs%d byte%d current DLL 0x%x verification failed\n",cs, byte, best_dll);
        return -EIO;
    }

扫描期间best tap曾经通过，但再次复验可以发现：

• 数据路径不稳定。
• 外部设备状态已改变。
• cache维护或访问顺序存在问题。
• 训练结果偶然通过。

复验失败返回 -EIO，整个probe失败，不会带着不可信的采样值继续运行。

保存训练结果

cfg->dll_num[byte] = best_dll;

此时结果同时存在两处：

硬件寄存器
  -> DSMC_RDS_DLL_CTL(cs, byte)

软件结构
  -> cfg->cs_cfg[cs].dll_num[byte]

注意：驱动只是修改运行时内存，不会自动回写设备树或DTB。下次重启仍从DTS初值开始重新训练。

如果要把训练结果固化为新的初始值，需要人工读取日志并修改 rockchip,dqs-dll，随后重新编译DTB。但是否跳过训练由驱动逻辑决定，单纯修改初值并不会取消全范围训练。

数据链路

对外ops接口

static struct dsmc_ops rockchip_dsmc_ops = {
        .read = dsmc_read,
        .write = dsmc_write,
        .copy_from = dsmc_copy_from,
        .copy_from_state = dsmc_copy_from_state,
        .copy_to = dsmc_copy_to,
        .copy_to_state = dsmc_copy_to_state,
};

PIO读取

static int dsmc_read(struct rockchip_dsmc_device *dsmc_dev,
                     uint32_t cs, uint32_t region,
                     unsigned long addr_offset,
                     uint32_t *data)
{
        struct dsmc_map *map =
                &dsmc_dev->dsmc.cs_map[cs].region_map[region];

        *data = readl_relaxed(map->virt + addr_offset);
        return 0;
}

地址形成：

map->virt
+ addr_offset
= 内核访问地址

硬件路径：

CPU load
  -> 内核页表
  -> region物理窗口
  -> DSMC地址译码
  -> CS选择
  -> region选择
  -> 外部设备返回32位数据

PIO写入

static int dsmc_write(..., uint32_t val)
{
        struct dsmc_map *map =
                &dsmc_dev->dsmc.cs_map[cs].region_map[region];

        writel_relaxed(val, map->virt + addr_offset);
        return 0;
}

硬件路径与读取相反：

CPU store
  -> DSMC物理窗口
  -> 指定CS/region
  -> FPGA、LocalBus Slave或PSRAM

readl_relaxed/writel_relaxed保留MMIO访问本身，但比非relaxed版本提供更弱的全局顺序保证。若业务依赖与普通内存、doorbell或DMA描述符之间的严格先后关系，需要额外屏障或使用更强的访问API。

当前边界

dsmc_read/write()没有检查：

• cs < 4。
• region < 4。
• region是否启用。
• addr_offset + 4 <= map->size。
• 地址是否4字节对齐。

这些函数依赖调用者传入正确参数。写业务驱动时应在上层验证。

DMA传输地址

DMA传输的两端是物理地址：

系统DDR物理地址
       ↕ Rockchip DMA
DSMC窗口物理地址
       ↕ DSMC控制器
外部设备

CPU负责：

1. 填写源地址、目标地址和长度。
2. 准备DMA描述符。
3. 打开DSMC硬件请求。
4. 通知外部Slave。
5. 在DMA完成回调中清理状态。

数据搬运期间CPU不逐字节复制。DMA完成后，CPU再使用DDR虚拟地址处理结果。

DMA资源申请

static int rockchip_dsmc_dma_request(struct device *dev,
                                     struct rockchip_dsmc *dsmc)
{
        atomic_set(&dsmc->xfer.state, 0);
        dsmc->dma_req[0] = dma_request_chan(dev, "req0");
        dsmc->dma_req[1] = dma_request_chan(dev, "req1");
}

设备树链路：

dma-names = "req0", "req1"
       ↓
dma中的对应项
       ↓
DMA provider和请求线
       ↓
struct dma_chan

当前只申请两条通道：

dma_req[0] -> CS0/REQ0
dma_req[1] -> CS1/REQ1
dma_req[2]、dma_req[3]未申请

而 copy_to/from()按 dma_req[cs]取通道。因此CS2/CS3不能直接使用当前DMA实现。

错误指针问题

dma_request_chan()失败返回 ERR_PTR(...)，当前代码使用 if (!chan)判断不正确。应使用：

if (IS_ERR(chan))
        return PTR_ERR(chan);

传输共享

struct dsmc_transfer {
        uint32_t ops_cs;
        struct dma_chan *dma_chan;
        dma_addr_t src_addr;
        dma_addr_t dst_addr;
        size_t transfer_size;
        u8 brst_size;
        u8 brst_len;
        atomic_t state;
};

该控制器只有一个共享 xfer，不是每个CS一份。

状态位：

RXDMA -> DSMC向DDR搬运正在进行
TXDMA -> DDR向DSMC搬运正在进行

因此驱动设计上一次只允许一个方向、一个CS执行DMA。

copy_to: DDR到DSMC

static int dsmc_copy_to(...,
                        dma_addr_t src_phys,
                        uint32_t to,
                        size_t size)

参数：

地址设置：

xfer.src_addr = src_phys;
xfer.dst_addr = map->phys + to;

完整流程：

检查RX/TX是否忙
  -> 保存源、目标、长度和CS
  -> mask DSMC中断
  -> prepare TX DMA
  -> 使能DSMC硬件DMA request
  -> 通知外部Slave
  -> 立即返回0

这里返回0只表示“启动流程已提交”，不表示数据已经搬运完成。

copy_from：DSMC到DDR

static int dsmc_copy_from(...,
                          uint32_t from,
                          dma_addr_t dst_phys,
                          size_t size)

地址设置：

xfer.src_addr = map->phys + from;
xfer.dst_addr = dst_phys;

方向：

DSMC region物理窗口
  -> Rockchip DMA
  -> DDR物理缓冲区

启动步骤与 copy_to()基本相同，区别是DMA方向和状态位为RXDMA。

busy检查与状态查询

启动前：

if (atomic_read(&xfer.state) & (RXDMA | TXDMA))
        return -EBUSY;

查询接口：

copy_to_state()   -> TXDMA仍置位则返回-EBUSY
copy_from_state() -> RXDMA仍置位则返回-EBUSY

上层典型用法：

ret = ops->copy_to(...);
if (!ret) {
        while (ops->copy_to_state(dsmc_dev))
                mdelay(1);
}

当前busy检查和后续 atomic_or()不是一个原子事务。两个线程同时启动时都可能先看到空闲，再覆盖共享 xfer字段。可靠业务驱动应使用mutex或atomic compare-exchange串行化整个提交过程。

DMA slave配置

TX：

struct dma_slave_config txconf = {
        .direction = DMA_MEM_TO_DEV,
        .dst_addr = xfer->dst_addr,
        .dst_addr_width = xfer->brst_size,
        .dst_maxburst = xfer->brst_len,
};

RX：

struct dma_slave_config rxconf = {
        .direction = DMA_DEV_TO_MEM,
        .src_addr = xfer->src_addr,
        .src_addr_width = xfer->brst_size,
        .src_maxburst = xfer->brst_len,
};

当前默认：

brst_size = 8 bytes
brst_len  = 16
一个burst = 128 bytes

dmaengine_slave_config()把这些通道参数交给Rockchip DMA provider，provider再转换成DMAC寄存器配置。

当前代码没有检查该函数返回值。

flexible array补丁

struct dma_interleaved_template *xt;

xt = kzalloc(struct_size(xt, sgl, 1), GFP_KERNEL);

dma_interleaved_template末尾包含柔性数组 sgl[]。需要额外分配一个chunk空间：

sizeof(struct dma_interleaved_template)
+ sizeof(struct data_chunk) * 1

旧代码只在栈上声明结构体，却访问 xt.sgl[0]，会越过栈对象边界。补丁改用 struct_size()动态分配后，sgl[0]才具有真实存储空间。

准备描述符后立即 kfree(xt)，前提是DMA provider在 dmaengine_prep_interleaved_dma()中已经复制或消费模板，DMA Engine API允许调用者在prep返回后释放模板。

interleaved模板

xt->frame_size = 1;
xt->sgl[0].size = brst_size * brst_len;  // 128 bytes
xt->numf = transfer_size / 128;
xt->dir = dir;

可以理解为：

每frame只有1个chunk
每chunk 128字节
共有 transfer_size / 128 个frame

TX设置DDR源起点，RX设置DDR目标起点；设备端地址由 dma_slave_config提供。

准备和提交DMA描述符

desc = dmaengine_prep_interleaved_dma(chan, xt,
        DMA_CTRL_ACK | DMA_PREP_INTERRUPT);

标志：

绑定回调：

desc->callback = rockchip_dsmc_lb_dma_txcb; // 或rxcb
desc->callback_param = dsmc;

提交：

atomic_or(TXDMA/RXDMA, &xfer.state);
dmaengine_submit(desc);
dma_async_issue_pending(chan);

dmaengine_submit()把描述符加入通道队列；dma_async_issue_pending()通知provider真正启动待处理描述符。

当前代码没有检查 dmaengine_submit()返回的cookie是否为错误。

DSMC硬件请求数

dma_req_num = DIV_ROUND_UP(size, 128); // 代码手工实现
writel(dma_req_num, DSMC_DMA_REQ_NUM(cs));
writel(DMA_REQ_EN(cs), DSMC_DMA_EN);

这一步配置的是DSMC控制器，不是DMAC：

DMAC描述符已经准备
       +
DSMC DMA request发生器开启
       ↓
DSMC按外部握手产生请求
       ↓
DMAC响应请求并搬运burst

DMA通道和DSMC硬件请求必须同时准备好。

通知外部Slave

rockchip_dsmc_lb_dma_trigger_by_host(dsmc, cs);

驱动优先寻找Register region：

找到Register region -> 通过该region访问LBC_CON(15)
没有Register region -> 临时把region0解释为Register

随后：

flag = readl(map->virt + LBC_CON(15));
writel(flag + 1, map->virt + LBC_CON(15));

外部Slave看到标志变化后触发S2H中断，Host DSMC收到信号后开始硬件DMA请求流程。

当前TEST1启用了region3 Register，因此通过region3通知外部FPGA。

中断mask的作用

启动前：

rockchip_dsmc_interrupt_mask(dsmc);

完成后：

rockchip_dsmc_interrupt_unmask(dsmc);

DMA硬件模式使用DSMC内部中断/请求信号进行握手，驱动在传输期间mask普通中断处理，避免同一信号同时按CPU中断路径处理。

这里的mask是DSMC控制器寄存器操作，不是Linux通用 disable_irq()。

18. DMA完成回调

TX：

atomic_fetch_andnot(TXDMA, &xfer.state);
rockchip_dsmc_lb_dma_hw_mode_dis(dsmc);
rockchip_dsmc_interrupt_unmask(dsmc);

RX同理清除RXDMA。

rockchip_dsmc_lb_dma_hw_mode_dis()：

清DSMC中断状态
  -> 禁用DSMC DMA request
  -> 清外部Slave的S2H DMA中断状态

完成后 copy_*_state()返回0。

状态位在硬件清理前先被清除，另一个CPU可能看到“空闲”并提交下一次传输，而callback尚未完成寄存器清理。更严格的顺序应在硬件收尾完成后再发布空闲状态，或用锁保护。

cfopy_to/rom错误传播问题

当前调用：

rockchip_dsmc_lb_prepare_tx_dma(...);
dsmc_lb_dma_hw_mode_en(...);
rockchip_dsmc_lb_dma_trigger_by_host(...);
return 0;

没有接收prepare函数返回值。若内存分配、slave config或描述符准备失败，代码仍可能打开DSMC请求、通知Slave并向上层返回成功。

正确方向应是每一步检查：

prepare DMA失败 -> 解除mask并返回错误
打开硬件失败   -> 终止DMA描述符并回滚
触发Slave失败  -> 终止DMA并关闭硬件请求

当前TEST1 DMA完整链路

DDR写入FPGA LocalBus

ops->copy_to(CS0, region0, src_phys, offset, size)
  -> DMA_MEM_TO_DEV描述符
  -> 目标 = region0.phys + offset
  -> DSMC_REQ0
  -> 通过region3 LBC_CON(15)通知FPGA
  -> FPGA发S2H握手
  -> DSMC产生DMA request
  -> DMAC从DDR搬到region0
  -> TX callback清理

FPGA LocalBus读入DDR

ops->copy_from(CS0, region0, offset, dst_phys, size)
  -> DMA_DEV_TO_MEM描述符
  -> 源 = region0.phys + offset
  -> 相同握手链路
  -> DMAC从region0搬到DDR
  -> RX callback清理

PIO链路图

DMA链路图
