启动流程

硬件复位

接通电源时，芯片内部的各个CPU核心都会现处于复位状态。板级PMIC（片上电源管理单元）会按照既定时序，依次给SOC的各个电源域上电。 只有核心电压、时钟等运行条件稳定后，硬件复位信号被释放，主核CPU0开始从一个固定的地理地址执行第一条指令。这个固定地址对应的就是BootRom

BootROM执行

上电执行指令

上电后，CPU0从0xffff0000这个地址读取第一条指令，CPU上电后的第一行代码

寻找介质

BootROM依次从Nor Flash、Nand Flash、eMMC、SD/MMC获取ID_BLOCK。 找到后会在启动介质上检查他是否格式正确，确认无误后，才会继续加载第一阶段loader。 ID_BLOCK在第一阶段启动镜像打包时候加入的启动头。通常包含在idbloader.img这类竞选中，供BootROM识别和加载。

初始化DDR+搬运启动代码

loader可用后，先读取SDRAM(DDR)初始化代码到内部SRAM，由于SRAM内容很小，因此只能读取这么多。然后初始化DDR，再将启动介质上的剩余的用户代码复制到DDR运行。

MASKROM模式

如果BootROM在各个启动介质上都没有找到合法的ID_BLCOK，就会进入USB下载模式。 初始化USB接口，等主机发送DDR初始化代码，并且把这段代码加载到片内SRAM中运行。 待DDR初始化成功后，在继续接收后续loader镜像，将其下载到DDR并执行。

引导流程(MiniLoaderAll.bin)

从BootROM开始往后，由两种不同的启动加载程序方法，步骤和生成的镜像文件完全不同。

  • miniloader路线

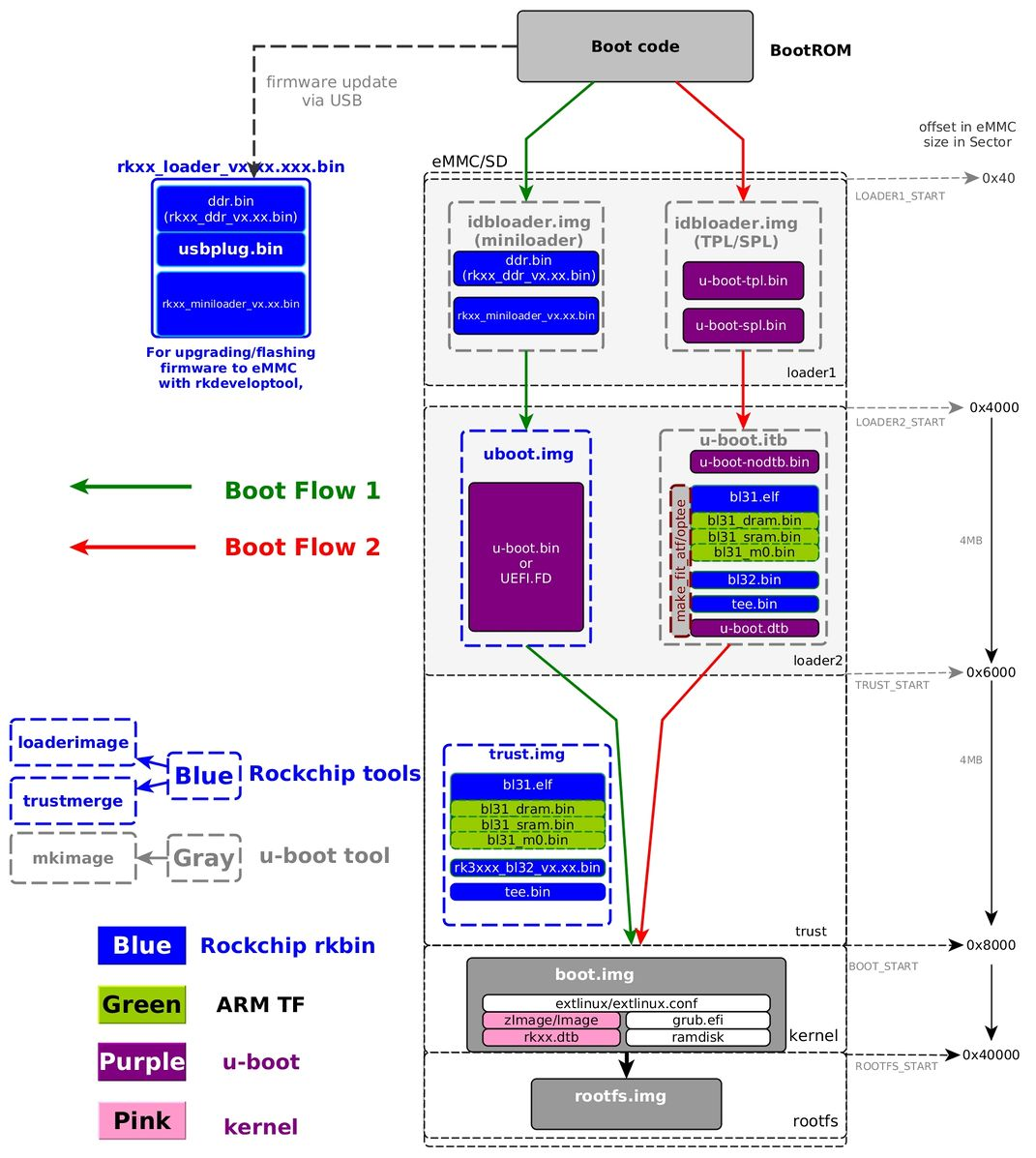

  • TPL/SPL路线 Pasted image 20260907100126 MiniLoaderAll.bin包含全部组件的miniloader合包，对应的原厂文件是rk3xxx.loader.vxxx.xxx.bin

MiniLoaderAll.bin的组成

  • rk3xxx_ddr_xxxxMHz_vx.xx.bin:DDR的固件，负责初始化DDR控制器，PHY，DDR training，为后续程序提供一个可用的DDR环境
  • rk3xxx_usbplug_vx.xx.bin:USB固件程序，为我们提供烧录能力。比起BootROM的USB init 这时候提供较为完整的协议和命令封装。
  • rk3xxx_miniloader_vx.xx.bin:负责拉起下一阶段的trust.img和uboot.img

MiniLoader 路线

BootROM —> ddr.bin —> miniloader —>trust.ing/uboot.img —> BL31 —> U-boot BootROM会从启动介质固定位置读出idblaoder.img的第一部分：把ddr.bin加载到SRAM中执行。ddr.bin完成DDR控制器和PHY的初始化，让外部DDR可用。 读取第二部分：miniloader.bin，DDR可用，miniloader.bin可用被加载到DDR中运行。 miniloader在DDR完成真正的Stage2装载：

  • 从固定偏移加载uboot.img
  • 从固定偏移加载trust.img
  • 将其中的BL31,U-BOOT放到格子的运行地址
  • 先跳入BL31（EL3）
  • 再由BL31跳入U-Boot（EL2）

Trust/BL31

在进入U-Boot之前，还要先进入一个更高特权级的固件，也就是ATF中的BL31对应trust.img

ATF

Arm Tursted Firmware-A,是ARMv8平台上的可信固件框架。定义了一套标准启动模型，常见的阶段包括BL1,BL2,BL31和可选的BL32以及BL33 其中BL31是AArch64下的EL3运行时固件，BL32是可选的安全OS，BL33则是普通时间里的后续引导程序，通常是U-BOOT ATF定义了启动链的几个标准阶段

  • BL1:最早期的入口，(SOC内部的BootROM)
  • BL2:前级装载阶段，（ddr.bin+miniloader）
  • BL31:EL3运行时固件，(ATF 提供，最终打包成trust.img)
  • BL32:可选的安全OS
  • BL33:普通世界里的后续引导程序，（U-boot）

BL31

  • 建立TrustZone安全边界
  • 提供PSCI电源管理服务
  • 常驻在EL3，接收后续普通世界的软件调用

trust.img

BL31被打包进了trust.img 在miniloader路线下，miniloader会分别加载uboot.img和trust.img；其中trust.img对应BL31,系统会先进入BL31，再由BL31跳转到U-Boot。

U-Boot

U-Boot是系统上电后，内核启动前最完整的一层引导程序，负责完成板级硬件初始化，加载内核与设备树，并决定系统接下来的启动路劲。

uboot.img

对应的就是真正执行的U-Boot本体 前面miniloader已经完成DDR初始化和后续镜像装载，BL31也已经建好了EL3的安全运行环境，接下来的核心任务

  • 完成更完整的板级硬件初始化
  • 初始化存储、显示、USB、网络等基础外设
  • 检查启动条件
  • 加载内核并跳转执行

resource.img

内容通常有两类：

  • 开机Logo：U-Boot阶段从resource.img 取出logo并且显示
  • 传递给内核使用的DTB：U-Boot自己运行时可以有自己的设备树，而resource.img中保存的DTB，主要是后面传给Linux Kernel用的那一份

misc.img

启动控制分区，主要负责OTA、recovery等模式

U-boot如何加载内核并且跳转

完成板级硬件初始化和启动模式的引导决策后，U-boot会开始执行其最主要的工作：读取内核、设备树DTB以及ramdisk内存，并且将底层硬件信息传递给内核，最终跳转执行。三个核心步骤：

从哪里开始读

烧录工具根据parameter.txt在eMMC头部生成了标准GPT分区表,U-Boot通过解析eMMC上的GPT分区表，来获取各个镜像的实际存储物理偏移。U-Boot阶段对各分区的处理逻辑如下：

  • uboot@0x4000/trust@0x600：前一阶段已执行完毕，U-Boot不再读取
  • misc@0x8000：U-Boot读取改分区标志位，判断系统是正常启动还是进入Recovery/Fastboot模式
  • resource@0xc000：U-Boot从中提取Logo进行显示，并获取基础DTB
  • boot@0x28000：带有文件系统的启动分区，读取其中的Image、.dtb以及启动配置文件
  • rootfs@0x40000：真正的根文件系统，U-Boot阶段不可读取，留给内核启动后挂载。

放到内存的什么位置（DDR地址映射）

分区表决定了镜像在eMMC里的位置，而决定了他们在DDR中的加载地址是U-Boot的环境变量和启动命令。 U-boot源码中，通常通过预设的环境变量来严格控制各镜像加载到DDR的物理地址：

  • kernel_addr_r: 内核镜像的加载地址
  • fdt_addr_r:设备树DTB的加载地址
  • ramdisk_addr_r: initramfs的加载地址 明确地址后，U-Boot会执行类似ext4load或fatload命令，将eMMC对应分区终端镜像拷贝至DDR。

传递参数并跳转执行

镜像加载完毕后，U-Boot还需要向Linux内核传递启动参数（bootargs），告知内核根文件系统的位置（root=/dev/mmcblk2p8),控制台配置（如console=ttyFIQ0）等关键信息。 U-Boot会将拼接好的bootargs字符串，动态注入内存DTB的/chosen/bootargs节点里。 U-Boot执行booti汇编指令完成跳转,将DTB地址放入x0寄存器，并将PC指针指向内核在DDR的入口。

Kernel与Inittramfs

内核启动过程中start_kernel()

U-boot通过booti指令将控制权交接后，Linux内核正式启动。内核前期的核心工作集中再start_kernel()函数中。依次完成架构层面的MMU、Cache与终端控制器配置，并解析U-Boot传入的完整设备树(此时合并DTBO)以获取全局硬件布局。 随后就是常规的内核启动流程—内存映射、进度调教等，最后注册各类基础总线，根据设备树节点匹配并调用对应驱动的probe()函数，逐步将整个SOC的底层外设全部点亮

早期用户空间(Initramfs阶段)

核心驱动加载完毕后，内核需要挂载存放这完整操作系统的真实根文件系统 真实的根文件系统可能位于特殊介质上，或者依赖尚未加载的复杂驱动。因此系统引入了Initramfs（临时根文件系统）作为过渡 内核会将U-Boot加载内存中的ramdisk（通常是gzip压缩的cpio归档文件）作为根目录挂载到内存中，并执行其中的/init脚本。该阶段的核心任务包括

  • 在内存中创建/proc,/sys,/dev等必要虚拟文件系统
  • 加载是必须的但是未被静态编译进内核的主存储器模块(如特定的eMMC/NVMe控制器驱动)。
  • 解析U-Boot传入的bootargs（尤其是root=参数），识别eMMC上的真实根文件系统系统设备节点（如/dev/mmmcblk2p8）
  • 执行fsck工具检查真实文件系统的完整性和健康状态
  • 将真实的rootfs分区临时挂载到指定目录
  • 执行switch_root指令，清理当前内存中的临时环境，将系统的根目录（/）切换到真实的eMMC分区，并跳转执行真实系统下的/sbin/init（通常是systemd的入口） 至此，内核引导与前期准备彻底完成，启动流程进入用户空间

Rootfs与Userdata 挂载操作系统与存储扩容

当内核在inittramfs阶段完成必要的底层驱动加载后，就会真实的奥做系统中运行，这就依赖后的两个大体积镜像rootfs.img和userdata.img。

rootfs.img（根文件系统）

内核通过switch_root操作，定位到eMMC上电rootfs分区，对应到我们的就是偏移地址0x00040000，将其挂载为系统的真实根目录(/) 之后，内核将执行权交给改文件系统的/sbin/init进程，由其拉起所有上层业务（如网络、SSH）。至此，内核层级引导结束，完整的用户空间正式接管系统

userdata.img (用户数据分区)

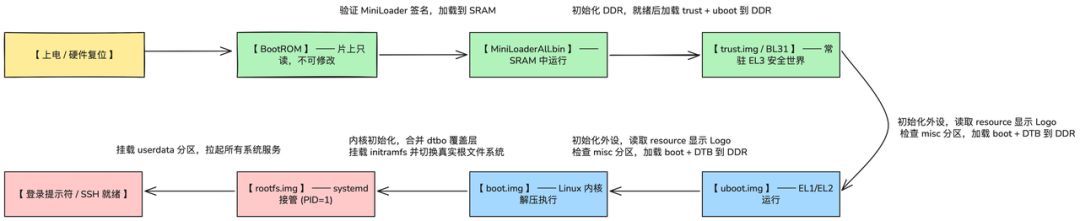

这是一个独立于系统核心文件外，专门预留给用户存放私有数据的文件系统分区。简单来说可以直接理解为我们电脑上的外挂磁盘，用于存放业务app或日志等 当真实rootfs启动就绪后，系统脚本会自动将这个分区挂载到指定目录（通常/user/data或者/data） Pasted image 20260910114802
